Стиральная машина под газовым котлом на кухне

Можно ли в котельной поставить стиральную машину

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому, приходится сталкиваться с различными трудностями и препятствиями со стороны газовой службы. Самое главное, что законодательством не собраны все нормы и требования по оборудованию котельной частного строения в отдельном документе. Потому газовщики страны могут манипулировать требованиями по своему усмотрению, уделяя внимание одним деталям, и снижая свою бдительность, в других случаях. Но основные требования газовщиков разных регионов, все же, во многом сходные. Требования к газовой котельной направлены на соблюдение правил техники безопасности по работе с отопительными газоиспользующими приборами. Они направлены на то, чтобы свести к минимуму потери от случаев утечки и взрыва газа.

Базовые требования к газовой котельной в индивидуальном жилом доме

Котельная – место размещения газового котла. Котел разрешается устанавливать в отдельной котельной, на кухне, в другом подсобном помещении подвального или цокольного этажа, в выполненной пристройке. В каждом случае к помещению предъявляются особенные требования. Требования регламентируются следующими документами: СНиП 42/01/2002, СП 42/101, а также «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» (Постановление Минстроя РФ от 13.09.96 18/69) и др. Скачать СНиП 42/01/2002 можно в конце статьи.

Соблюдайте основные требования к газовой котельной!

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому, приходится сталкиваться с различными трудностями и препятствиями со стороны газовой службы. Самое главное, что законодательством не собраны все нормы и требования по оборудованию котельной частного строения в отдельном документе. Потому газовщики страны могут манипулировать требованиями по своему усмотрению, уделяя внимание одним деталям, и снижая свою бдительность, в других случаях. Но основные требования газовщиков разных регионов, все же, во многом сходные. Требования к газовой котельной направлены на соблюдение правил техники безопасности по работе с отопительными газоиспользующими приборами. Они направлены на то, чтобы свести к минимуму потери от случаев утечки и взрыва газа.

Кухня

Высота помещения, где устанавливается тепловой агрегат для отопления и плита для приготовления пищи, должна составлять не менее чем 2,5 метра.

Показатели объема помещения варьируют в пределах 15 кубов + 0,2 куба, которые рассчитываются на каждый киловатт мощности газового котла, > 60 кВт.

обстановка в газовой котельной

требования к газовой котельной

Помещение должно иметь в обязательном порядке достаточную вентиляцию. Сюда включают газовую дымовую трубу и вентиляционные отверстия.

На кухне должно быть достаточно широкое окно с форточкой, открывающейся наружу. Площадь остекления составляет три сотых квадрата на один куб объема помещения. Для комнаты, занимающей объем 16 куб. м, окна должны составлять 0,48 кв. метра. То есть в такой комнате приемлемо окно с размерами 0,5 м по ширине и 1 метр в высоту (не забываем о форточке, открывающейся наружу).

Над установленной газовой плитой на потолке должен быть прикреплен металлический тонкий лист или фольга.

Внизу двери должна быть достаточная щель или дополнительная вентиляция.

Требования к газовой котельной, находящейся на кухне, мало чем отличаются от условий в других изолированных помещениях дома без плиты. Дополнительно следует учесть, что размещение в отдельном помещении предусматривает отделение котельной от смежных комнат стенами с необходимым пределом огнестойкости (не

Котельная в подсобном помещении

Наши граждане не такие богатые и расточительные, чтобы оборудовать отдельное помещение только под котельную. Потому они совмещают котельную с санитарно-бытовым узлом с установленной стиральной машинкой, раковиной и ванной, унитазом. Газовщики «выступают» против туалета, требуя его огораживание хотя бы гипсокартонной перегородкой с дверью. Насчет стиральной машинки, они умалчивают, наверное, потому, что в то время, когда разрабатывались нормы, не было повальной установки стирального оборудования нового образца, а обычная стиральная машинка была переносимым предметом. По поводу раковины и ванной, особенных пунктов в требованиях к газовой котельной не имеется.

Котельная должна быть высотой 2,5 метра и более. Многим хозяевам для переоборудования помещения под котельную пришлось пожертвовать кладовкой. Но в этом случае, в старой кладовке пришлось увеличивать окно, устанавливать форточку, просверливать внизу дверей отверстия. Кроме того, следовало установить вентиляцию. Если наблюдались проблемы с высотой помещения, то наши предприимчивые хозяева, прочитав требования закона о том, что высота от основы котла отопления к потолку должна быть 2,5 метра, проводили вкапывание котла на недостающие 20-50 см. В таком случае, отопительный прибор находился в яме, и соблюдались требования по высоте. Сейчас во многих районах газовщики заставляют закапывать такие ямы, соглашаясь с имеющейся высотой до поры до времени. Кроме того, на замену старым напольным котлам огромных размеров пришли разные типы отопительных приборов напольного или навесного способа установки. Некоторые из них имеют совсем небольшие размеры, потому решить проблему с высотой помещения можно, поменяв напольный агрегат на навесной. При его установке не требуется наличие котельной.

Как выбрать размер котельной в частном доме, и какому виду стоит отдать предпочтение?

Незаконные места для установки стиральной машины

Нельзя ставить стиральное оборудование в жилых комнатах, поскольку это потребует проведения водяных коммуникаций. В случае аварии ущерб будет значительным и ни одна страховая не возместит ущерб соседям, поскольку виновник намеренно создал опасную ситуацию.

Законным местом для установки стирального оборудования являются мокрые зоны и нежилая часть квартиры, а вот установка стиральной машины в жилых комнатах недопустимая опция.

При маленькой площади нужно использовать специальные модели стиральных машин, которые можно спрятать в шкаф или установить под раковиной.

Котельная в пристройке

Если места в жилом доме для оборудования котельной нет, пристраивают дополнительное помещение. Но, в этом случае, потребуются разрешения архитектурного плана на достройку здания и ввод его в эксплуатацию. Кроме затрат на материалы и стоимость работ, потребуются затраты на проект и ввод достройки в эксплуатацию с изменением технического паспорта и документов по экспликации. Так что, затрат, в любом случае, не избежать. Если будут положительно решены вопросы с архитектурными органами, следует придерживаться:

Котельная, находящаяся в пристройке, подсобном подвальном или цокольном этаже, обязательно должна иметь выход на улицу с открывающимися наружу дверями. Внизу дверь должна иметь отверстия для циркуляции воздуха. Дополнительно к таким помещениям обязательно наличие оборудования, осуществляющего контроль загазованности в автоматическом режиме. Требования к газовой котельной такого вида направлены на безопасность обслуживания.

Можно ли устанавливать газовый котел в санузле?

На ваш вопрос однозначно ответить трудно, не зная, какой у вас дом (его S) и санузел (что в нем: унитаз, раковина, ванна, закрытый душ).

Для установки бытовых газовых котлов есть несколько новых требований СП,

СНиП 42-01-2002 «Газораспределительн­ые системы» и пожарной безопасности. Все они основаны на специфике газоснабжения и водяного отопления:

Для нормальной работы газовой горелки котла необходим определенный баланс воздушного потока — приток и вытяжка воздуха.

Водяной котел от перегретого пара может взорваться.

Котлы бывают разные

Если первый вполне можно установить в туалете при минимальной переделке санузла, то 2 других уже проблематично.

По нормативам установка котлов строго не допускается в коридорах — при пожаре нельзя выйти, в ванных из-за повышенной влажности воздуха. Смесь газа с водяными парами приводит к не полному его сгоранию и взрыву. В других помещениях » водогрейки» (одноконтурный котел мощностью до 60кВт) можно ставить при соблюдении следующих условий:

Котлы от 150 кВт до 350 кВт, можно ставить только на первом или цокольном этаже.

В доме самое идеальное место для небольшого газового котла отопления кухня. В ней есть все условия. Но в них запрещено ставить двухконтурные котлы.

Надеюсь, что эта информация поможет вам с установкой отопительного котла.

Унитаз в котельной частного дома

Выбор котла

Основным моментом при выборе котла является его мощность, которая зависит от размеров отапливаемой площади. Примерная мощность отопительного прибора составляет 1 кВт для 10 квадратов площади с высотой потолков > 2,5 метра. При этом стоит учитывать уровень утепленности дома, давая небольшие скидки на теплопотери (примерно +15%). При выборе отапливаемого прибора исходят из ценовых показателей. Двухконтурные котлы, кроме отопления, имеют возможность нагрева воды. Они стоят дороже. При ограниченном бюджете, останавливаются на одноконтурных конструкциях, работающих только на обогрев. Напольные отопительные котлы могут оснащаться надувными и атмосферными горелками. Котлы, в конструкции которых есть надувные горелки, проще при использовании и дешевле. Они работают без особенного шума. Напротив, котлы с атмосферными горелками будут дороже, однако у них высший уровень КПД.

Схема подключения газовых двухконтурных котлов в любом частном доме и ее основные нюансы.

Вывод

При обустройстве своей котельной лучше всего посоветоваться со знающим специалистом газовой службы в своем регионе. Потому, как обходчики, проверяющие установку теплового оборудования, могут найти любую причину, чтобы составить предписание с отягощающими условиями или штрафом. Лучше выполнить все предписания газовщиков и подобных служб предварительно. Можно ознакомиться с мнениями соседей по оборудованию комнаты с котлом, познакомиться с информацией в интернете. Тогда вы никогда не будете платить лишние деньги представителям газового или дымоходно-вентиляционного хозяйства за обслуживание дымоходов и других «выдумок» предприимчивых работников таких служб. Если условий для установки напольных котлов нет, лучше установить навесные котлы, не требующие таких жестких требований, относительно помещения. Правда, при установке навесных конструкций предъявляются особенные условия к разводной трубопроводной системе, соединительным муфтам и переходникам.

Источник

Бытовая техника на кухне: как ее нельзя ставить

Есть множество правил о том, как можно, а как нельзя расставлять на кухне бытовую технику. Некоторые из неправильных расположений могут привести к перегреву холодильника или других бытовых предметов, что может повлиять на их эксплуатацию и просто сломать.

Поэтому мы собрали возможные и невозможные варианты расположения, чтобы вы проверили, всё ли на вашей кухне стоит правильно или сделали следующий ремонт в соответствии со всеми правилами!

Нельзя: плита без вытяжки

Плита без вытяжки может быть поставлена в квартиру, только если вы будете редко ей пользоваться и то, с одним условием — только с вентиляцией и только у окна.

Нельзя: микроволновка не встроена, а зажата

От задней стены до микроволновки должно быть минимум 10(!) см, от боковых стенок от 8 (!) см, сверху зазор минимум (!) 25 см.

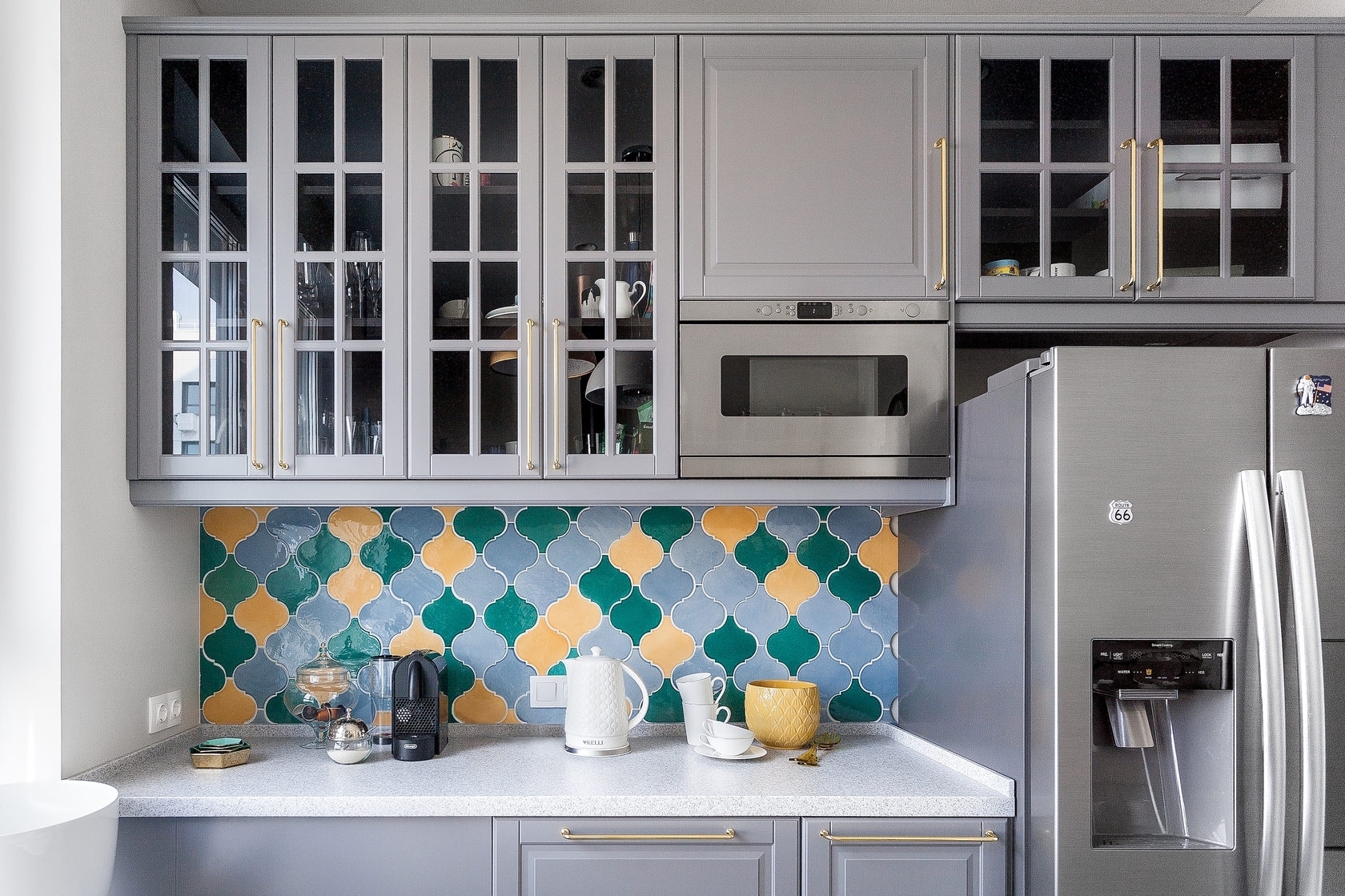

Можно: интегрированная микроволновка где угодно

Интегрированная (встроенная) микроволновая печь может быть в любом из модулей гарнитура (внизу или вверху).

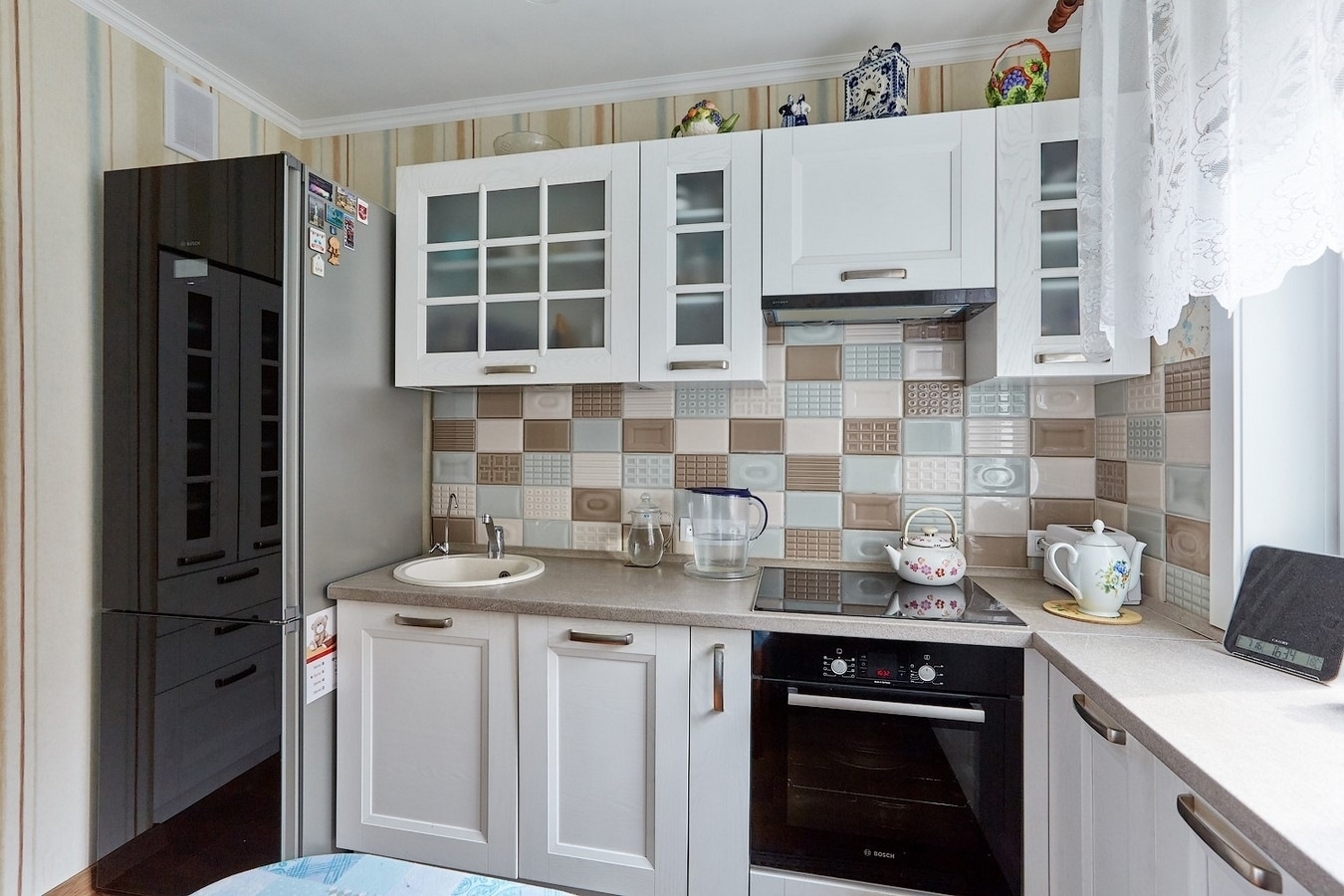

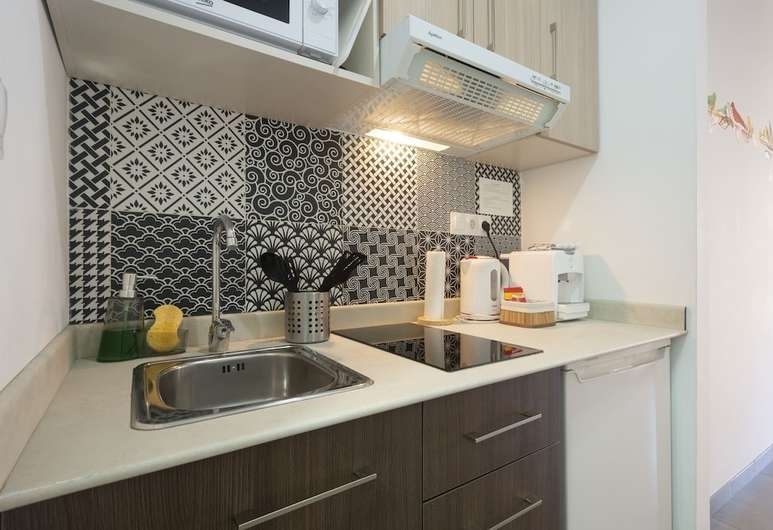

Можно: электрическая плита рядом с холодильником или раковиной, от 5 см

Электрическая плита может находиться очень близко к раковине или холодильнику, в отличие от газовой.

Можно: электронагреватель где угодно, зазоры от 5 см

Электронагреватель можно ставить где и как угодно, в том числе внутри шкафчика.

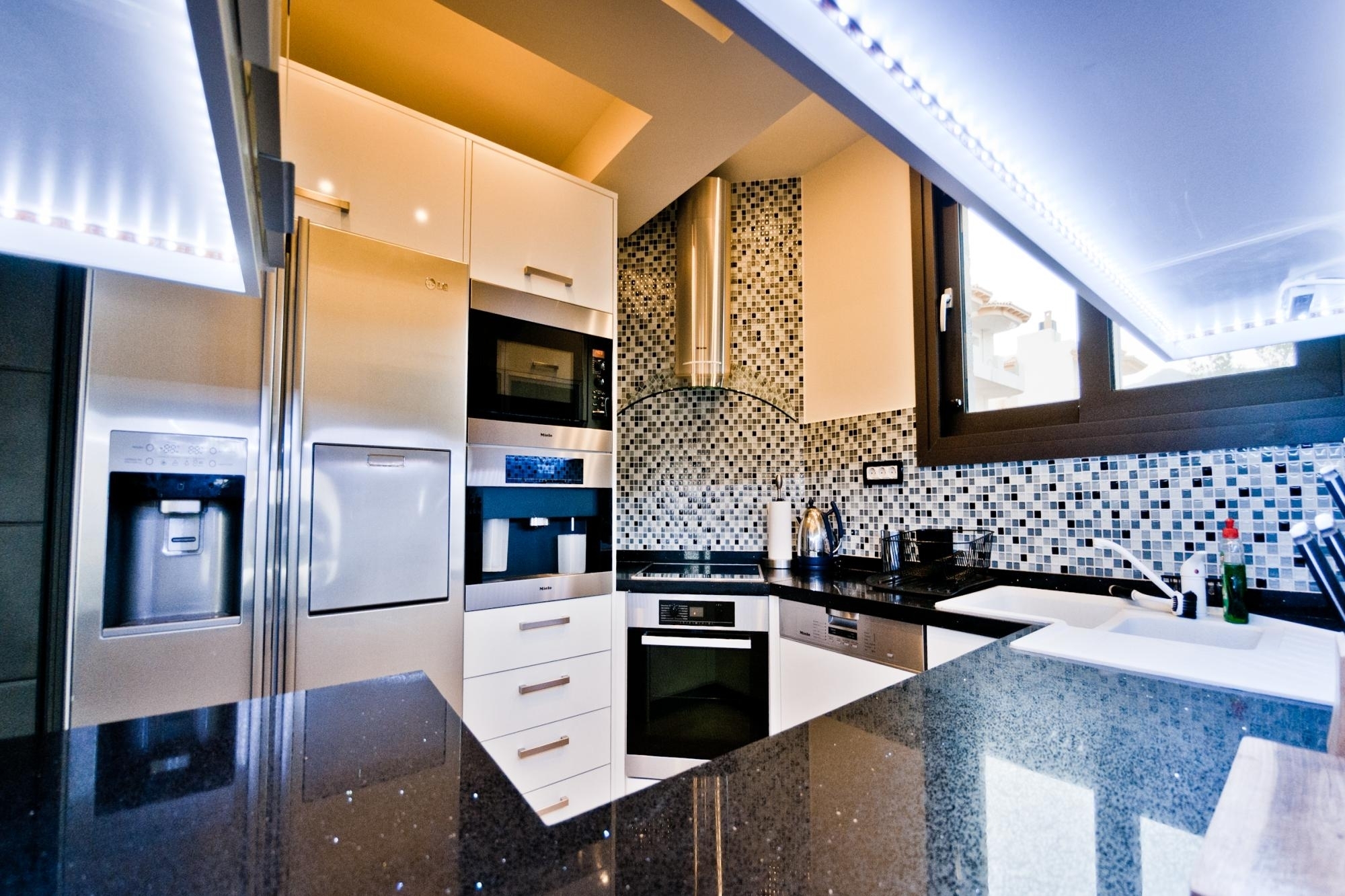

Можно: встроенная техника вплотную друг к другу

Встроенная техника может быть расположена вплотную, если между ней есть стенки фасада. Но это не относится к микроволновкам и мелкой технике, просто поставленной на полочку.

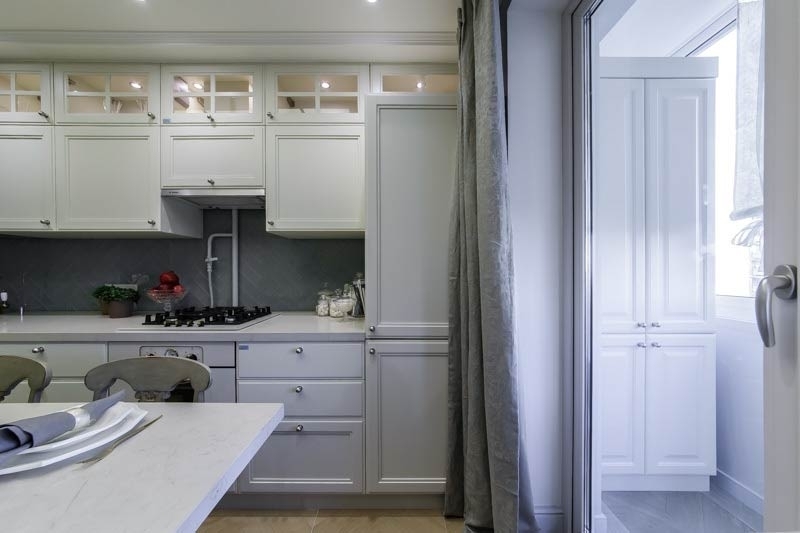

Нельзя: шторы возле холодильника, духовки, плиты

Шторы нужно вешать римские рулонные, если нет возможности не ставить технику рядом с окном.

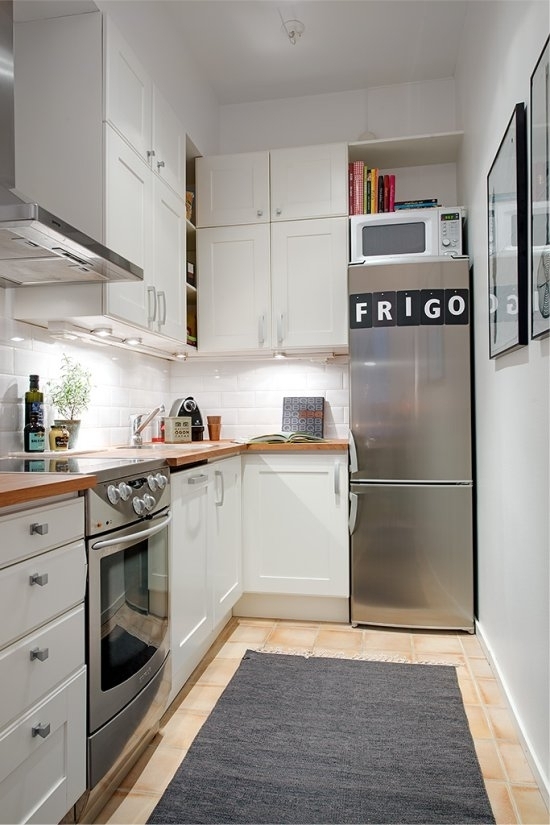

Можно: микроволновка на холодильнике, но только если она стоит отдельно и продувается со всех сторон

Микроволновка может стоять на холодильнике просто сверху, если вокруг нее нет других вещей (горшки с растениями, газеты, часы и т.п.).

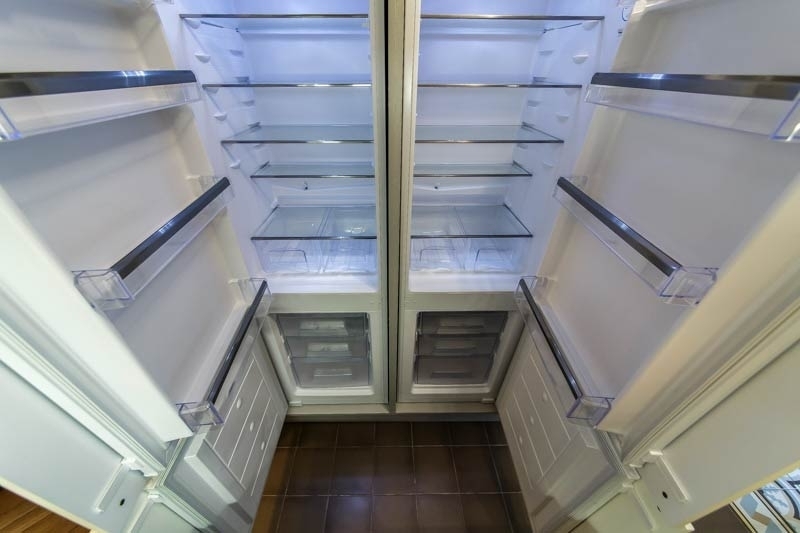

Нельзя: холодильник рядом с морозильником или посудомоечной машиной, стиралкой

Холодильник нельзя ставить вплотную к другой технике без зазора в 8–10 см либо фасада кухни.

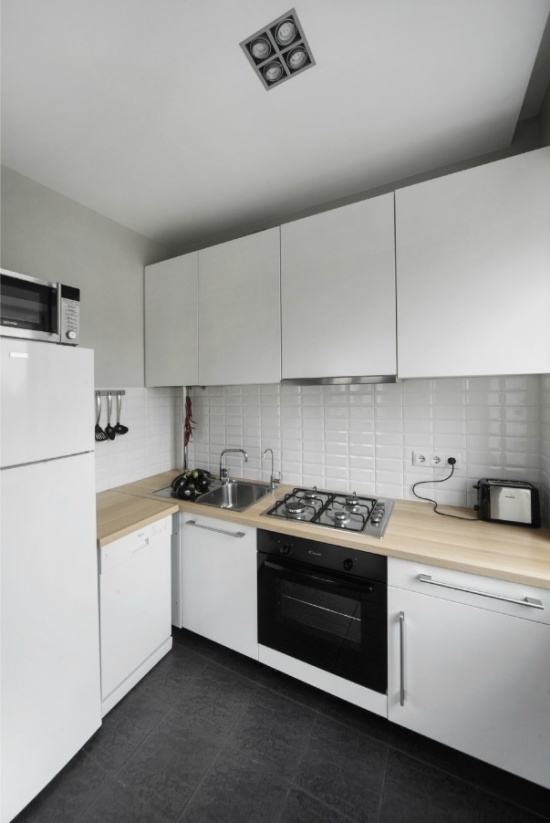

Нельзя: газовая плита рядом с чем-либо!

Газовая плита должна быть на расстоянии 15 см от всего (любой техники, розетки, мелкой бытовой техники).

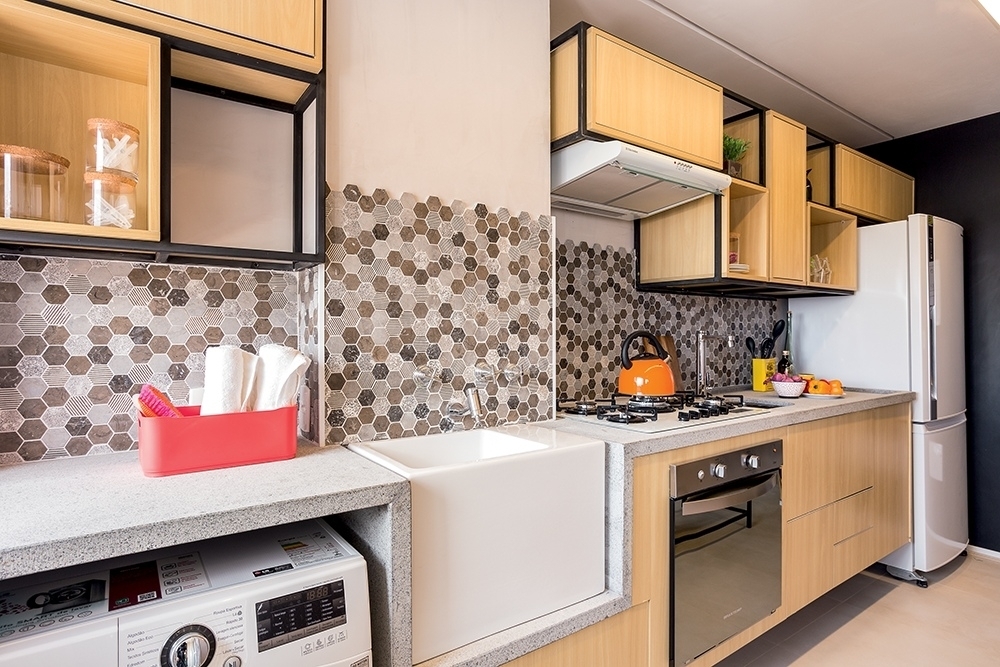

Нельзя: зажатая стиральная машинка, зазоры от 7 см со всех сторон!

Стиральная машинка постоянно будет биться об стенки вашего гарнитура. В идеале поставить ее отдельно, в ванной комнате, не окружая мебелью.

Источник

Как лучше совмещать котельную и постирочную в частном доме

При планировании котельной в доме нужно тщательно взвесить все решения. Именно котельная является центром управления и жизнеобеспечения здания. Ошибок в данном случае быть не должно.

Специалисты советуют заранее составить проект этого помещения и далее действовать согласно намеченному плану. Также стоит уделить внимание обустройству постирочной, ведь это не менее нужная в доме комната.

В котельную наиболее удобно попадать через межкомнатную дверь из холла, коридора. Этот вариант будет на порядок лучше, чем отдельный вход с улицы.

Преимущества данного решения таковы:

Потолок и стены

Не рекомендуется зашивать в этом помещении стеновые и потолочные поверхности. Трубы, коммуникации должны всегда находиться на виду. Они обязаны быть доступны для экстренного ремонта, если таковой понадобится.

Подобное решение понравится поклонникам стилей лофт, индастриал, поскольку с эстетической точки зрения это выглядит довольно интересно. К примеру, стены можно оставить с видимой кирпичной кладкой и красиво декорировать их краской.

Важно! Обслуживание такой котельной будет намного удобнее осуществлять, нежели в квартирах через небольшие люки.

Размеры помещения

Газовые службы выдвигают свои требования не только к устройству котельной, но и к ее площади. Если высота потолков составляет 3 метра, то общая площадь помещения не должна быть меньше 5 квадратных метров. Также есть рекомендация по нормативному объему помещения котельной: от 15 кубических метров.

Ошибочные решения

Самой распространенной ошибкой является отсутствие котельной в доме. Оборудование пытаются установить под лестницей или в ином углу. Это не только неудобно, но и опасно.

Важно! Бойлер, котел, множество труб, расширительные баки должны всегда быть в свободном доступе для взрослых и скрыты от детей.

Особенно большая неприятность возникает, если появляется возможность провести магистральный газ. Именно поэтому стоит уже на этапе строительства внести в проект помещение площадью от 5 м², чтобы не создавать себе неудобства в будущем.

Постирочное помещение

Стиральную машину, сушилку и прочие атрибуты для стирки одежды обычно располагают в ванной комнате. Это совсем не функционально и не эстетично.

При составлении проекта коттеджа лучше сразу запланировать постирочную как отдельное помещение. В этой комнате нужно предусмотреть участки для такого оборудования:

В небольших коттеджах можно совместить постирочную комнату с котельной. Это решение очень популярно в Финляндии, причем получившееся помещение там именуют «комнатой по уходу за домом».

С одной стороны в прачечной располагают котельное оборудование, с другой – стирально-сушильное. Для повышения эстетичности и удобства стоит запланировать большое окно, чтобы внутрь проникало много солнечного света (это также повысит качество глажки белья).

Чтобы было комфортнее работать, нужно обустроить в помещении место фиксации телевизора или столик под ноутбук. Также рекомендуется сразу продумать качественную систему освещения над гладильной доской.

Совет! Интересное решение – наличие мастер-кнопки, одновременно отключающей свет в постирочной, и утюг.

Правильное проектирование технических помещений в доме поможет сделать жилье практичным и уютным, более приспособленным для жизни.

Источник

Как лучше совмещать котельную и постирочную в частном доме

Возникает проблема: как уместить всю отопительную технику плюс элементы обвязки в помещение небольших размеров. Причем котельная в частном доме должна соответствовать нормам проектирования, соблюдение требований = безопасность при эксплуатации. Рассмотрим способы решения этой задачи.

Нормы для котельной в частном доме

Откуда пошла путаница?

Котельная в частном доме юридически не является «котельной». Юридически мы проектируем не котельную, а «теплогенераторную». А котел в частном доме вовсе не котел, а «индивидуальный источник теплоснабжения», т.к. его мощность меньше 100 кВт и тем более меньше 360 кВт, которые регламентирует СП 89.

Согласно СП 89 п. 3.1– Котельная это всегда здание или комплекс зданий. Согласно СП 60.13330.2012 п. 6.6.2 – теплогенераторы – автоматизированные котлы, рассчитанные для индивидуального теплоснабжения зданий до 360 кВт.

Поэтому СП 89 «Котельные установки», который все считают за основной документ, никаким образом не относится к котельным в частном доме. Его область применения – котельные в зданиях от 3000 м2 (от 360 кВт). Любые ссылки на этот норматив незаконны.

Основные требования к котельным:

СП 281.1325800.2016 – требования к помещению котельных (раздел 5);

СП 41-104-2000 – более ранняя версия СП 281 с более жесткими требованиями (раздел 4);

СП 31-106-2002 – требования к размещению оборудованию котла (п.6.2- 6.3) и насосных групп (п.4.4.8);

СП 7.13130.2013 – требования к выходу дымохода на кровле (п. 5.10-5.24);

СП 402.1325800.2018 – требования к размещению газового оборудования в кухне и котельной;

СП 124.13330.2012 – требования к тепловой сети, если котельная находится в отдельном здании (например, бане или гараже).

Вывод

При обустройстве своей котельной лучше всего посоветоваться со знающим специалистом газовой службы в своем регионе. Потому, как обходчики, проверяющие установку теплового оборудования, могут найти любую причину, чтобы составить предписание с отягощающими условиями или штрафом. Лучше выполнить все предписания газовщиков и подобных служб предварительно. Можно ознакомиться с мнениями соседей по оборудованию комнаты с котлом, познакомиться с информацией в интернете. Тогда вы никогда не будете платить лишние деньги представителям газового или дымоходно-вентиляционного хозяйства за обслуживание дымоходов и других «выдумок» предприимчивых работников таких служб. Если условий для установки напольных котлов нет, лучше установить навесные котлы, не требующие таких жестких требований, относительно помещения. Правда, при установке навесных конструкций предъявляются особенные условия к разводной трубопроводной системе, соединительным муфтам и переходникам.

Скачать СНиП 42-01-2002 можно тут.

Правила размещения котельной в доме

Объем помещения котельной должен быть более 15 м3, но этого мало.

При переводе 15 м3 в площадь, это всего 5 м2, что недопустимо мало для размещения оборудования. Минимально требуется 8 м2 (24 м3).

Котельную можно размещать в цоколе, подвале или на первом этаже.

На 2 этаже разместить котельную можно только в теории. На практике решение сложное, т.к. такая котельная обязательно должна находиться полностью над техническим помещением, например над гаражом. Но гвоздь в крышку этой замечательной идеи забивает пункт ниже.

Запрещено располагать котельную рядом со спальнями.

Вы можете рискнуть и расположить помещение котельной через стенку от спальни, но это запрещено нормами.

Эвакуационный путь из котельной на улице должен быть не более 12 м.

Эвакуационный путь может проходить через лестницу или коридор.

Высота помещения не менее 2,2 м.

При этом высота от верха оборудования до потолка должна быть не менее 1 метра.

Обязательно окно и дверь.

Подробнее в разделе «Окно в котельной. Размер и расположение«

Обязательна вентиляция.

Подробнее ниже в разделе «Какая должна быть вентиляция в котельной«.

Требования к размещению котельной в доме

Требования к котельной, пристроенной к дому

Помимо пунктов выше, пристроенные к дому котельные не должны располагаться со стороны главного фасада. Расстояние между окном в котельной и ближайшим окном в доме должно быть более 12 метров. См. картинку ниже:

Правила расположения котельной в частном доме

Расстояние от пола котельной до окна верхнего этажа дома должно быть больше 9 метров. Поэтому чаще всего над пристроенной котельной на фасаде основного дома не может быть окон, а значит, не может быть и жилых помещений.

Котельная не должна пристраиваться к дому со стороны главного фасада.

СП 281.1325800.2016 п. 5.14.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

Для бойлерной нужно выделить отдельное помещение

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Размер газовой котельной в частном доме

Рекомендую принимать минимальную площадь котельной 8 м2. Нормативное значение 5 м2 (или 15 м3) недостаточно для размещения оборудования.

Расположение оборудования в котельной частного дома

Если располагать все оборудование по одной стене потребуется 3,2 м в длину и 1,7 м в ширину только для оборудования без учета открывания дверей и окна. Длину 3,2 м зачастую обеспечить сложно, поэтому мы переносим часть оборудования на другую стену помещения. В таком случае зона размещения оборудования составит 2,5х2,5 метра.

Схема расположения оборудования котельной на 2 стены

Котельная в частном доме часто используется в том числе как постирочная. В ней устанавливают стиральную и сушильную машины. В таком случае котел слетает с гарантии, т.к. согласно паспорту котла нельзя размещать химические средства в котельной. Но в тоже время советую не обращать на это внимание. Гарантийное обслуживание котла обходится дороже, чем замена деталей за свой счет.

Примеры проектов газовых котельных

Проект газовой котельной Viessmann для дома 420м2

Проект газовой котельной для дома 350м2

Проект газовой котельной для дома и СПА 1200м2

Если Вам необходима предварительная расстановка оборудования в котельной для согласования архитектуры или полноценный проект котельной – звоните мне по телефону 8-963-729-71-20.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Размещение котла в кухне, кладовой или коридоре

Если площадь дома меньше 350 м2, Вы можете вообще не оборудовать котельную. Котел мощностью до 50 кВт (до 350 м2) Вы можете разместить в кухне или кухне-столовой. Газовые службы без вопросов одобрят такое решение, если объем кухни будет более 21 м3 (или 7 м2), а кухни-столовой более 36 м3 (12 м2). Также на кухне необходимо окно и естественный вытяжной канал на кровлю.

Согласно СП 402.1325800.2018 п. 5.1; 5.5; 5.13.

Я подчеркну, размещение котла на кухне — стандартное решение для частных домов в Европе, но в России из-за незнания законов, люди стараются «перестраховаться», хотя газовики с большей вероятностью найдут ошибки в помещении котельной, чем в небольшом закутке в кухне. Настенный котел в таком случае разместим в шкафу кухонного гарнитура.

Основное оборудование – бойлер, насосы, смесительные группы, распределительный коллектор и расширительные баки можно установить в пространстве под лестницей или выделить шкаф размером 1,0х1,5 м. К этому оборудованию нет жестких требований, кроме удобства обслуживания и ремонта.

Дымоход от котла будет уходить на фасад без подъема на кровлю или через шахту на кровлю.

Для каждой котельной есть свое правильное решение, поэтому рекомендую прислать мне Вашу планировку и проконсультироваться. Также вы можете установить котел в кладовой или в коридоре, если над этажом выше нет спальной комнаты.

Запрещено устанавливать котел в санузлах и ванных комнатах!

Что можно разместить в топочной

Перед обустройством котельной нужно составить перечень оборудования, которое планируется установить в загородном коттедже. В первую очередь сюда относятся агрегаты, обеспечивающие работу системы отопления, холодного и горячего водоснабжения (ХВС, ГВС), различные электроустановки. Приведем полный перечень:

Примечание. Накопительный водонагреватель необязательно размещать в топочной. Электрический бойлер можно расположить в ванной, газовую колонку – на кухне. Но если габариты котельной позволяют, лучше собрать все аппараты в одном техническом помещении.

Электрощит тоже допускается устанавливать внутри теплогенераторной, на отдельном простенке. На оставшейся свободной площади можно расположить громоздкую бытовую технику, например, стиральную машину, морозильную камеру.

Из приведенного перечня выбираем необходимое оборудование, руководствуемся проектом либо актуальной схемой отопления и водоснабжения. Рисуем планировку комнаты в масштабе и переходим к проектированию – размещению всех водо– и теплоснабжающих агрегатов. Но сначала придется изучить…

Размер пеллетной котельной в доме

Частая ситуация: газа нет, а газовые службы кормят завтраками. Учитывая, что из 12-15 котельных в год примерно 5 мы проектируем именно пеллетных, проблема с газом остается актуальной.

Пеллеты – брусочки 0,8х3 см из спрессованных опилок хвойных и лиственных пород деревьев.

Помещение пеллетной котельной — бункер и котел

Пеллетная котельная обычно состоит из 2 помещений: бункера и котельной.

В случае если нет газа, пеллетная котельная – самый адекватный вариант, но без полноценного помещения для оборудования уже не обойтись. Главное отличие пеллет от обычных дров: пеллеты могут подаваться в котел автоматически из большого ящика – бункера. Это очень удобно т.к. позволяет отапливать дом в Ваше отсутствие.

Пеллеты засыпают в бункер из кузова грузовика – Камаза или большими пакетами «биг-бегами». Края бункера скошенные и заполнить его до верха проблематично, поэтому объем бункера в 2 раза меньше, чем объем самого помещения, где он расположен.

Такого бункера будет хватит для отопления дома 400 м2 (50 кВт) на протяжении 6 месяцев. Размер помещения для бункера 4,5х6 м, высотой 2,5 м).

Отдельные помещения для бункера и котельной

Стандартный размер бункера для дома 200-300 м2 – 1 м3 хватит в среднем на 1 месяц. Размер пространства для такого бункера 2×2 м. Требуемый размер помещений котельной без учета бункера 2,5х3 м.

Меня часто спрашивают:

Можно ли бункер расположить в одном помещении с котлом?

Юридически нельзя. Бункер объемом более 0,8 м3 должен располагаться в отдельном помещении. Для личной безопасности я бы рекомендовал бункер объемом более 1 м3 располагать в отдельном помещении. Бункер 1 м3 и менее рядом с котлом.

Согласно СП 41-104-2000 п. 7.6.

Можно ли сначала предусмотреть пеллетный котел, а потом заменить его на газовый? Что изменится?

Можно. Здесь 2 варианта.

Вариант 1. Мы можем предусмотреть в проекте пеллетной котельной отводы для подключения газового котла. Когда дадут газ – вы сможете установить газовый котел, подключить его в контур и использовать пеллетный только как резервный.

Тепловая схема для первого варианта выглядит так:

Тепловая схема котельной с учетом подключения газового котла

Вариант 2. Покупать пеллетный котел с возможностью замены горелки. В таком случае Вам не придется покупать полноценый газовый котел, а можно будет только заменить горелку. Но на практике объем топки в пеллетных и газовых котлах значительно отличается, поэтому газовая горелка с пеллетным котлом работает неэффективно. Вы теряете 10-20% КПД.

Примеры проектов пеллетных котельных

Проект пеллетной котельной дома 310 м2 и бани 80 м2

Проект пеллетной котельной дома 90 м2

Проект пеллетной котельной дома 230 м2

Окно в котельной. Размер и характеристики

В любой котельной должно быть окно. Причем не простое окно, а именно легкосбрасываемое (ЛСК), выполненное по ГОСТ Р 56288-2014. Расположение окна непринципиально. Оно может быть на стене, на потолке или в приямке, если котельная в подвале.

Его основная цель – уберечь дом от взрывной волны. Чтобы в случае взрыва вылетело именно окно, а не несущие конструкции здания. При этом многие забывают, что размер окна напрямую зависит не только от площади помещения, но и от материала стекла.

В расчетах для котельной учитывается не общая площадь окна (м2), а именно площадь стекла за вычетом рамы.

Площадь стекла в котельной до 9 м2: не менее 0,8 м2 (подойдет окно 1500х600).

Площадь стекла в котельной более 9 м2: 0,03 м3 на 1 м3 объема помещения.

Например, для котельной 4х3х3 (ДхШхВ, м) т.е. площадью 12 м2, а объемом 36 м3, площадь стекла должна быть 36*0,03=1,08 м2. Но проще не считать на калькуляторе, а пользоваться моей таблицей:

Размер окна для котельной

*В таблице приведен итоговый размер окна с учетом рамы.

Много споров было про характеристики такого окна.

Если в продаже будет сложно найти стекло ЛСК по ГОСТ, можете использовать обычный однокамерный стеклопакет с толщиной стекла не более 4 мм2. В таком случае площадь стекла для котельной до 10 м2 должна быть не менее 1 м2 (размер окна 1500х900). Для котельной более 10 м2 – по таблице.

Окно может быть из алюминиевого или ПВХ слеклопакета одинарным, двух- и трехкамерным согласно СП 402 пункт.5.10.

Армированные окна, триплекс, поликарбонат не подходят для котельной!

Требования к двери в котельной. Размер и расположение

Дверь может выходить в коридор или на лестницу. При этом путь от двери котельной до выхода из дома должен быть не более 12 м, как на рисунках ниже:

Требования к двери котельной

Любая дверь из котельной должна открываться наружу, а ширина двери должна быть на 20 см больше габаритов котла или бойлера. Размер двери регламентирован только удобством обслуживания оборудования. На размер двери газовые службы обращают меньше всего внимания. Куда важнее её материал.

СП 31-106-2002 п. 6.3.8

Дверь должна быть противопожарной 3-типа с EI15. Проще говоря, стальная качественная дверь с негорючим заполнением из базальтового волокна. Такая дверь стоит около 15 тыс.руб. Например, Т3-20.

Вы можете сделать котельную проходным помещением между комнатой и верандой, но стоит помнить, что все двери должны открываться наружу из котельной и обязательно быть в противопожарном исполнении.

Порог двери в котельной должен находиться на высоте 10 см от уровня пола. Т.е. входя в котельную, вы обязательно должны перешагивать порог. Это нужно на случай аварии и разлива воды.

При этом в любой котельной должен устанавливаться канализационный трап для аварийного сбора воды. Трап необязательно должен быть чугунный, можно простой ПВХ. Температура воды в котельном контуре редко превышает 55-65оС, поэтому при аварии с трапом ничего не случится.

CП 41-104-2000 пункт 4.8– Про эвакуационный путь 12 метров; СП 281.1325800.2016 пункт 5.29 – Про размер двери в котельной. СП 281.1325800.2016 пункт

Потолок и стены

Не рекомендуется зашивать в этом помещении стеновые и потолочные поверхности. Трубы, коммуникации должны всегда находиться на виду. Они обязаны быть доступны для экстренного ремонта, если таковой понадобится.

Подобное решение понравится поклонникам стилей лофт, индастриал, поскольку с эстетической точки зрения это выглядит довольно интересно. К примеру, стены можно оставить с видимой кирпичной кладкой и красиво декорировать их краской.

Важно! Обслуживание такой котельной будет намного удобнее осуществлять, нежели в квартирах через небольшие люки.

Требования к стенам в котельной

Стены в котельной должны быть несущие или самонесущие из негорючих материалов.

Стены из сендвич-панелей или деревянного каркаса в таком случае не подойдут, как по пожарным нормам, так и по прочности материала. Стена должна быть противопожарной 2 типа, т.е. выдерживать пожар и не разрушаться в течение 45 минут.

Чаще всего стены в котельной выкладывают из кирпича 120 мм, пенобетона или газобетонных блоков 200 мм. Эти материалы выдерживают пожар не 45, а все 120 и 180 минут.

На такую стену часто вешают бойлер до 200 литров, расширительные баки и практически всегда насосные группы, распределительную гребенку и гидрострелку.

Можно ли оборудовать котельную в подвале или цоколе?

Да, можно, согласно СП 31-106-2002 пункт 6.3.2.

Вы можете оборудовать котельную на природном газе в цоколе или в подвале только в частном доме или таунхаусе. В многоквартирных домах запрещен ввод газа в подвальные и цокольные этажи. Также Вы должны учесть, чтобы путь от входа в котельную до выхода из дома был менее 12 метров.

Транзитную прокладку газопровода по цокольному этажу Вам никто не допустит. Ввод газа должен быть непосредственно в помещение котельной, поэтому для оптимизации расходов рекомендую располагать котельную ближе к точке подключения газа на участке.

В подвалах и цоколях запрещено оборудовать котельную на дизельном топливе, солярке и любом другом жидком топливе с температурой вспышки паров ниже 45 оС.

СП 402.1325800.2018 – пункт 6.5, CП 41-104-2000 пункт 3,5.

Какая должна быть вентиляция в котельной?

Вентиляция ̶ это один из главных моментов, который всегда смотрят газовщики, чтобы дать Вам разрешение на газ. Максимальное количество споров было именно о вентиляции в котельной.

Помимо дымохода, в любой котельной обязательно нужна вытяжная шахта на кровлю и приточное отверстие в двери или стене.

Я подчеркну, вытяжной канал должен проходить на кровлю, а не просто отверстие на улицу. Нужен именно вытяжной канал до кровли. Расположить его можно рядом с дымоходом. Устанавливать вентиляторы на него запрещено. Вытяжной канал должен работать на естественной тяге. Размер канала и приточной решетки я рассмотрю ниже.

Воздухообмен в котельной частного дома

Если котел размещен в помещении кухни ̶ воздухообмен должен быть не менее однократного в час, но с учетом 100 м3/ч воздуха на работу газовой плиты. Если котел расположен в отдельном помещении котельной ̶ тогда трехкратный воздухообмен с учетом приточного воздуха на горение газа в котле.

Например, если помещение котельной 12 м2, а высота 3 метра, тогда требуется (12×3х3) 108 м3/ч воздуха.

Если котел размещен в кухне 45 м2, высотой 2,8 метров, тогда (45х2,8х1)+100. Итого 226 м3/ч.

Размер вытяжного канала в нормативах Вы нигде не найдете, поэтому можете пользоваться моей таблицей. Если Вам потребуются комментарии от меня – обращайтесь на почту или WhatsApp:

Как Вы видите из таблицы, вытяжных каналов в кирпиче 120х120, которые часто оставляют строители недостаточно для вентиляции котельной. Вытяжной вентилятор ставить в шахту запрещено.

Приток воздуха в котельную

Приточное отверстие в котельной размещается в нижней части двери или в стене. Необязательно делать приток воздуха с улицы. Достаточно сделать отверстие в коридор.

Вы можете заказать противопожарную дверь с уже готовым отверстием. Размер приточного отверстия зависит от площади котельной, мощности и типа котла. Приток воздуха для котельной с современными котлами с закрытой камерой сгорания мы учитываем только в трехкратном объеме. Приток воздуха в котельной с напольными котлами ̶ трехкратный обмен + воздух для горения.

Для любой котельной с современным котлом подойдет отверстие 400х150 (108 м3/ч) с двух сторон закрытое решеткой. Если у Вас напольный атмосферный котел, пользуйтесь таблицей:

Если вы не знаете, какой будет котел – принимайте объем воздуха и размер приточного отверстия по таблице в зависимости от размера дома. На мощность котла можете не обращать внимание.

Основные элементы котельной для дома

Котельная частного дома состоит из следующих основных элементов:

Помимо описанных выше основных составляющих, необходимо предусмотреть и другие комплектующие. Если предполагается использовать котел с одним контуром, то встает задача размещения водонагревателя (бойлера) для контура горячего водоснабжения. Хоть водонагреватель и не относится к контуру отопления, тем не менее, чаще всего устанавливается в котельном помещении вместе с основным тепловым оборудованием.

Использование бойлера влечет за собой обязательную установку группы безопасности бойлера и расширительного бака системы ГВС. А также, возможно, дополнительных насосов.

Таким образом, в обустраиваемом помещении необходимо предусмотреть место не только для размещения основного котельного оборудования, но и для опционального, обозначенного выше.

Оснащение котельной для частного дома должно осуществляться только специализированными компаниями, имеющими в своем штате опытных профессионалов!

Проектирование и расчет котельной

Уважаемые Заказчики! Котельная – ключевой элемент системы отопления. Без преувеличения – сердце вашего дома. Поэтому,

Мы проектируем котельные только в комплексе с проектом отопления и теплого пола. Отдавать проектирование котельной в одни руки, а отопление и теплый пол в другие – рисковать качеством системы. Не совершайте эту ошибку. Проекты должна делать одна компания. Если Ваш специалист не умеет проектировать котельные, можете обратиться ко мне за комплексным проектом.

1) Ответы на вопросы Сначала мы просим Вас заполнить Опросные листы. Это поможет собрать исходные данные, учесть Ваши пожелания и ничего не забыть. По Вашим ответам Мы составим Техническое задание и приложим его к Договору.

2) Аванс 50% на разработку Эскизного проекта. По Вашим ответам мы утверждаем объем и стоимость проектных работ. Получаем от Вас аванс 50% на разработку Эскизных проектов.

3) Эскизный проект Мы не выпускаем готовый проект без согласования с заказчиком основных решений. Поэтому сначала разрабатываем эскизные проекты «в одну линию», что бы обсудить и утвердить с Вами размещение ключевого оборудования. Эскизный проект мы корректируем сколь угодно раз и вносим Ваши пожелания до полного утверждения. Согласованные эскизы прикладываем к Договору, как графическую часть задания на проектирование.

4) Аванс 50% на разработку Рабочего проекта Этот платеж подтверждает, что ключевые решения Вас устраивают и Эскизы согласованы. Раньше мы работали по постоплате. В таком случае заказчики халатно относились к Эскизным проектам и вносили пожелания в готовый проект, что сильно осложняло работу.

5) Рабочий проект Проектные компании не разрабатывают эскизы. Сразу выполняют рабочий проект, а потом по 150 раз его корректируют. Это всегда приводит к ошибкам, затянутым срокам и недовольству заказчика. Мы не корректируем рабочий проект. Все правки и пожелания учитываем на этапе эскизов. Строго по эскизному проекту, мы 1 раз разрабатываем рабочий проект и сдаем его вам. Корректировка готового проекта допустима, но в объеме не более 15%.

Состав проекта отопления и котельной

Калькулятор предварительной стоимости проекта

Спасибо за прочтение статьи! Остались вопросы – пишите в комментариях или на WhatsApp. Помогу, проконсультирую. Для заказа проекта отопления у меня – обращайтесь ко мне по телефону.

Вам может быть интересно:

Как выбрать проектную компанию? Руководство для Заказчика Что входит в стоимость проектирования? 10 причин работать с нами

Комментарии

Евгений, добрый день. В газовой котельной могут образовываться взрывоопасные смеси газов, поэтому рециркуляция воздуха в таких помещениях недопустима. Если недопустима рециркуляция в котельной (т.е. перемещение воздуха из котельной в соседнее помещение) недопустима и установка любой приточной установки, вне зависимости от её состава. Нормы написал ниже. Воздуховоды проводить через котельную транзитом Вы имеете право. При пересечении стен устанавливаете ОЗК клапан на 90 минут. Требования к транзитным воздуховодам есть в СП 7.13130.2013 п6.10

Если мы ставим приточку и газовое оборудование в одном помещение- категория пожароопасности становится «Г» (СНиП 41-01-2003 пункт 7.10.3 подпункт Е) он же есть в СП 7.13130.2013 (п6.7) СНиП 2.04.05-91 4.83. Оборудование систем приточной вентиляции и кондиционирования не следует размещать в помещениях, в которых не допускается рециркуляция воздуха. 4.47*. Рециркуляция воздуха не допускается: д) из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси горючих газов, паров и аэрозолей с воздухом;

Приточная установка не рециркуляцией воздуха занимается а гоняет с улицы и назад. Почему нельзя ставить в котельной?

Наталья, добрый день. Вы правы. В классическом понимании рециркуляция воздуха это другое. Но наличие требований к воздуху в котельной — дополнительная возможность со стороны газовой службы трактовать эти нормы примерно так, как сделал это я) Вы рискуете, что Вашу котельную с вентиляцией не примут в эксплуатацию и не включат газ. Рисковать или нет — выбирать Вам.

Cпасибо Игорь. Дополню статью ответом на Ваш вопрос.

Что вы, как специалист, можете сказать о такой сборке котельной — https://amikta.ru/news/tpost/jr7lxm6pk1-montazh-inzhenernih-sistem-kp-gorki-lend ищу монтажников, хочу про эту фирму со стороны мнение услышать

Добрый день, Крис. Я могу технически изучить их решения, если Вы пришлете мне их проекты. По 2 фотографиям судить о работоспособности системы сложно. Мне бросилось в глаза, что шаг укладки теплого пола у них периодически изменяется.

Алексей, добрый день! Спасибо за подробный разбор вариантов. Периодически строится котельная в здании гаража и до дома идет тепломагистраль. Могли бы рассказать подробно о требованиях к такому варианту?

Добрый день, Дмитрий. О каких именно требованиях идет речь? Теплотрассу Вы закапываете в землю вместе с сигнальными кабелями насосных групп. Теплотрасса заходит в бойлерную дома. Там размещается бойлер и насосные группы. В чем конкретно вопрос?

Можно ли сделать вход в котельную, через другое помещение, в частности через ванную комнату?

Добрый день, Алексей. В нормативах нет запретов на этот счет. Значит можно.

Самая нормальная статья по котельной в частном доме. Просто, понятно и внятно. Со всеми нюансами, с которыми сталкиваешься по ходу организации самой котельной. Огромное спасибо за работу.

Ильгиз, спасибо за отзыв. Рад, что информация оказалась для вас полезной.

Добрый день! Можно ли в топочной комнате установить стиральную машину, унитаз и раковину? Или что-то можно, а что-то нельзя?

Владимир, здравствуйте! В газовой котельной запрещено устанавливать унитазы, раковину установить можете. При установке стиральной машины ваш газовый котел слетит с гарантии производителя. Но беспокоиться об этом не стоит, т.к гарантийные условия обслуживания котлов всегда не в пользу покупателя.

Источник
