Стиральная машина tempo logic aa характеристики
Режимы и время стирки в стиральной машине Candy
Практически все функциональные кнопки в стиральной машине Канди обозначены простыми символами, не требующими особой расшифровки. Лишь часть значков в этой модели может обозначать особые функции, которые не характерны для других марок стиральных машин.
Когда вы приобретаете стиральную машину Candy, режимы стирки, их выбор и запуск – один из главных критериев, волнующий вас. Рассмотрим, как обозначаются программы и функции в распространенных моделях.
Описания и обозначения режимов стирки в машинке Канди: таблица программ
Обычно инструкция по эксплуатации поясняет все символы с панели управления машинки Канди. Если руководство пользователя утеряно, а названия программ на иностранном языке, возникают трудности при выборе режимов.
Предлагаем подробные описания распространенных режимов, характерных для многих моделей СМ Канди.
| Обозначения | Расшифровка | Приблизительное время* |
 | Функция «Аква-плюс». Выбирая режим, вы устанавливаете дополнительное полоскание. | +30-40 минут. |
 | Интенсивная стирка. | 170 минут. |
 | Отсрочка старта. | 1-24 часа. |
 | Полоскание | 30-40 минут (зависит от типа ткани). |
| Таз и буква «Р» на нем | Предварительная стирка. | 170 минут. |
| Три клубка | Режим, предназначенный для одежды из натуральной шерсти. | 55 минут. |
| Таз с числом «32» | Быстрая стирка. | 32 минуты. |
| Облако и стрелка, идущая вниз | Для прочных тканей. | 70-170 минут. |
*В этой и следующих таблицах дана примерная длительность. Точное время смотрите в инструкции к своей модели Candy.
В остальных моделях стиральных машин Канди программы мало чем отличаются, но бывают эксклюзивные функции только для определённой линейки стиралок. Рассмотрим эти режимы, пройдясь по популярным моделям этого бренда.
ALISE CB 103 TR
| Символ | Расшифровка | Приблизительное время |
 | Кнопка суперстирки. |
Только для хлопка и синтетики!
CANDY (КАНДИ) AQUAMATIC 80 F
| Символ | Расшифровка | Приблизительное время |
 | Стирка в холодной воде. Предназначен для деликатных тканей, не терпящих горячей воды. | около 50 минут. |
 | Для спортивной одежды. | около 70 минут. |
 | 44 минуты. | |
 | Экспресс-стирка. Требования к белью такие же, как и для программы «44’». | 32 минуты. |
CANDY (КАНДИ) C2 085
| Символ | Расшифрока | Время стирки |
 | Mix & Wash System. Программа для совместной стирки разных типов ткани, к примеру, хлопка и синтетики. На этом режиме существенно экономится электроэнергия. | Программа длится практически 3 часа при 40-градусной температуре. |
CANDY (КАНДИ) CDB 134 SY
Также в машинках Канди выбор программ происходит по типу тканей. Обозначения для всех моделей одинаковы, как на рисунке ниже
В модели CANDY (КАНДИ) HOLIDAY 084 DF кнопка «Шерсть» обозначается таким значком:
Как выбрать режим стирки в стиральной машине
Перед тем как установить нужную вам программу, подготовьтесь к стирке:
Выбирая автоматическую стирку, не нужно устанавливать время стирки, температуру, скорость отжима и другие параметры. Во всех авторежимах эти функциональные моменты уже запрограммированы производителем. Главное – сделать правильный выбор режима, учитывая тип и цвет ткани.
Теперь вы знаете, как настроить стиральную машину Канди. Удачной стирки!
Сервисный тест и коды ошибок стиральных машин TEKA
 |  |
Это новая машина, показывающая фазы стирки на светодиодном дисплее
Оглавление
Машины с модулем управления, имеющем программное обеспечение версий (VS-A21. 22.23..24..25..)
Машины с модулем управления, имеющем программное обеспечение версий
(VS-B, VS-C, 26. 27. 28. 29..)
Управление стиральной машиной
Настройка распределения воды
Сервисный тест
Машины с модулем управления, имеющем программное обеспечение версий
(VS-A21. 22. 23..24..25..)
Предварительные операции перед проведением сервисного теста
A. Соедините цифровой мультиметр (который позволяет измерять 20A/AC) последовательно с питанием машины от сети. Прибор будет использоваться, чтобы измерить потребление тока машины.
Цифровой мультиметр
B. Освободите барабан машины, так как во время сервисного теста при проверке систем безопасности могут появиться ошибки (например, при проверке защиты от дисбаланса).
С. Установите селектор программ в положение «OFF»
D. Переключатель оборотов отжима установите на максимум
Предупреждение:
Перед началом сервисного теста удостоверьтесь, что память прибора пуста. То есть, если бы цикл стирки был ранее начат и прерван, то он должен быть теперь правильно отменен.

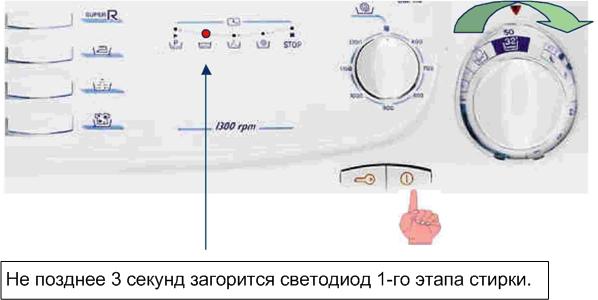

Запуск сервисного теста
1) Установите селектор программ в положение «off», нажмите кнопку «On/off»
2) Нажмите и удерживайте верхнюю кнопку дополнительных функций.
3) Поверните селектор программ на 2 позиции по часовой стрелке так, чтобы он встал в положение «60° COLOURFAST COTTON» или «P».
4) Загорится первый светодиод на панели.
5) Сразу же после загорания первого светодиода слева, отпустите первую кнопку выбора дополнительных функций. Все светодиоды должны загореться.
6) В течение 10 секунд после одновременного загорания всех светодиодов нажмите снова на первую кнопку выбора дополнительных функций.
Приблизительно после 10 секунд с этого момента и в течение следующих 60 секунд, будет начат сервисный тест.
Порядок прохождения сервисного теста
1-й этап. Залив воды
Проверка клапана залива
Залив воды до основного уровня (примерно 7 литров)
Работа двигателя селектора
Залив идет через форсунку отделения предварительной стирки
2-й этап. Нагрев воды
Проверка нагревательного элемента
Этап продолжается около 20 секунд
Работа двигателя селектора
Идет долив воды через форсунку отделения основной стирки
3-й этап. Периодический долив воды и стирка
Проверка клапана залива, насоса рециркуляции (если есть) и приводного двигателя
4-й этап. Слив и короткий отжим
 |

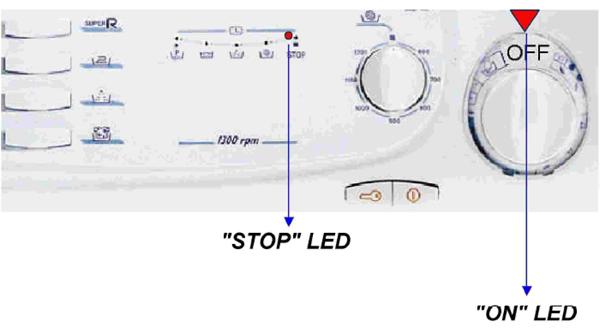

Завершение работы сервисного теста
Загорается лампа «STOP» вместе с лампой «ON/OFF»
Возможные неисправности при прохождении сервисного теста
1-й этап Залив воды
Сервисный тест не запускается, горит первый светодиод справа
Ошибка блокировки двери, неисправность устройства блокировки двери или ее соединений.
Сервисный тест останавливается, горит первый светодиод слева
Некорректные показатели датчика температуры NTC (обрыв или короткое замыкание) или неисправны его соединения. Проверьте сопротивление датчика температуры, оно должно быть: 25 кОм при 25°С (комнатная температура) 2,14 кОм при 85°С
Неисправен модуль управления.
Нет залива воды после того, как прошло 3,5 минуты. Сервисный тест останавливается.
— Закрыт водопроводный кран подачи воды
— Засор шланга подачи воды
— Потеря контакта в соединениях и разъемах
— Обрыв соединений помпы слива (в некоторых сериях она включается при помощи реле, которое также необходимо проверить)
— Неисправен клапан залива воды
— Неисправен модуль управления
Залив воды происходит, но основной уровень (примерно 6,5 литров воды в баке) не достигнут за 3,5 минуты. Сервисный тест останавливается.
— Закрыт водопроводный кран подачи воды
— Засор шланга подачи воды
Залив воды происходит, но после достижения основного уровня (примерно 6,5 литров воды в баке) не прекращается, или продолжение залива воды после 3,5 минут работы. Сервисный тест останавливается.
— Повреждены или оборваны соединения контактов прессостата, выдающих сигнал «полный бак»
— Негерметичен прессостат, трубка прессостата, камера отбора давления или соединения этих элементов.
2-й этап, Нагрев воды и работа форсунок подачи воды
Нагревательный элемент не работает. Сервисный тест продолжается.
— Неисправен нагревательный элемент (Сопротивление ТЭН при комнатной температуре около 30 Ом
Если мультиметр подключен, то потребление тока в режиме нагрева составляет 8 А
— Потеря контакта в соединениях и разъемах
— Неисправен модуль управления
Некорректные показатели датчика температуры NTC (обрыв или короткое замыкание) или неисправны его соединения. Проверьте сопротивление датчика температуры, оно должно быть: 25 кОм при 25°С (комнатная температура) 2,14 кОм при 85°С
Не подается вода в отделение предварительной стирки
— Проверьте сопротивление обмотки двигателя селектора, оно должно быть примерно 13 кОм
— Если сопротивление обмотки в норме, проверьте разъемы и соединения.
— Если все вышеуказанное в норме замените модуль управления.
3-й этап, Работа основного двигателя, насоса рециркуляции и клапанов залива
(кратковременный долив воды)
Двигатель делает две попытки вращения, сервисный тест останавливается, горит второй светодиод слева.
— Необходимо проверить сопротивление тахогенератора.
Двигатель делает две попытки вращения, сервисный тест останавливается, горит третий светодиод слева.
— Неисправность симистора на модуле управления. Заменить симистор или модуль управления.
Двигатель стартует, но нет вращения барабана, сервисный тест останавливается.
— Необходимо проверить механическое заедание барабана и целостность ремня
Двигатель не запускается, нет вращения барабана, сервисный тест продолжается.
Насос рециркуляции не работает (при наличии), сервисный тест продолжается.
— Потеря контакта в соединениях и разъемах
— Неисправен насос рециркуляции
— Если все вышеуказанное в норме замените модуль управления.
4-й этап, Слив и отжим
Сливной насос не работает, после 3 минут сервисный тест останавливается.
— Потеря контакта в соединениях и разъемах цепей управления сливным насосом
— Неисправен сливной насос (или заблокирован посторонними предметами)
— Если все вышеуказанное в норме замените модуль управления.
Сливной насос работает, но слив длится более 3 минут. Сервисный тест останавливается.
— Засор патрубка бак-помпа
— Засор фильтра сливного насоса
— Засор сливного шланга
— Прессостат залип в положении «полный бак»
— Неисправен сливной насос (мало давление при работе)
Приводной двигатель не работает, барабан не вращается. Сервисный тест продолжается.
— Потеря контакта в соединениях и разъемах
— Неисправен модуль управления
— Обрыв потенциомера регулятора скорости оборотов отжима.
Основные параметры нового модуля управления«32К»
Эти новые модули управления заменяют в производстве предыдущие, работающие с выпусками старого программного обеспечения: «VS-A 21 … 25». Teka теперь использует эти новые модули управления вместо старых. Они снабжены новым «плоским кабелем», который применяется вместо предыдущего, чтобы осуществить связь нового модуля управления с модулем индикации. Эти новые модули электронного управления идентифицированы меткой, напечатанной на лейбле идентификации. «32 K» программное обеспечение принадлежит ряду VS-B, VS-C, VS-D. Модули, работающие с этим новым программным обеспечением, могут быть также легко идентифицированы по 16 контактному разъему.
Примечание:
Новые выпуски программного обеспечения от “VS-B” теперь включают очень полезную особенность для техника: показ кодов ошибки во время нормального функционирования, в случае если возникла неисправность, а также при выполнении сервисного теста.
Особенности нового модуля управления«32К» с программным обеспечением VS-B26
А) Активация сервисного теста
Активация сервисного теста происходит так же, как и для предыдущих версий (см. информацию выше)
B) Работа сервисного теста (новое)
Во время запуска сервисного теста, 1-й, светодиод слева горит постоянно, в то время как остальные три светодиода мигают.
При работе сервисного теста проверяются все компоненты точно так же, как это было описано ранее.
C) Индикация кодов ошибок (новое)
Вышеупомянутые предупреждения могут быть показаны как во время нормального функционирования, так и во время сервисного теста.
Показ каждой ошибки занимает 15 секунд, потом показ повторяется до тех пор, пока машина не будет выключена. Для показа ошибки используется 1-й светодиод слева, показ ошибки осуществляется миганием светодиода. Каждая вспышка длится одну секунду. Код ошибки определяется числом вспышек светодиода. Как только ошибка показана, светодиод не горит до истечения времени 15 секунд. После окончания серии вспышек, все повторяется снова.
ПРИМЕР: Ошибка возникла из за некорректных показаний датчика температуры NTC. В этом случае 1-й светодиод будет мигать сериями из 5 вспышек (с частотой 1 вспышка в секунду), мигание длится 5 секунд, после этого будет пауза 10 секунд. Потом все повторится снова
5 вспышек первого светодиода слева (продолжается 5 секунд)
Пауза, первый светодиод слева не горит (продолжается 10 секунд)
Общее время 15 секунд
Таблица кодов ошибок
Количество вспышек 1-го светодиода
Время паузы между сериями
Возможные неисправности, на которые указывает ошибка
Возможные неисправные элементы
Неисправность устройства блокировки люка или его соединений
Устройство блокировки люка
Базовый уровень воды (6,5 литров) не достигнут по истечении 3,5 минут
Низкое давление в сети, забит фильтр на входе в машину.
Слив воды продолжается более 3,0 минут
Забит фильтр сливного насоса или неисправен сливной насос.
Достигнут аварийно высокий уровень воды в баке
Засор клапана залива, клапан постоянно открыт
Ошибка возникла из за некорректных показаний датчика температуры NTC.
Неисправен датчик температуры NTC или его соединения.
Фатальная ошибка модуля управления
Неисправен модуль управления или его соединения.
Нет сигнала с тахогенератора
Неисправен тахогенератор приводного мотора, его магнит или его соединения.
Нет напряжения на приводном двигателе
Неисправен симистор на модуле управления.
Запуск программ стирки
Поверните селектор программ на необходимую программу стирки и нажмите кнопку «On/Off»
Примечание. Только для модулей управления «32К»
Когда цикл стирки начинается, сначала выполняется залив воды через отделение для предварительной стирки (в течение нескольких секунд), затем залив воды останавливается. Форсунка передвигается в отделение основной стирки и вода доливается до «основного» уровня 6 литров. У этой процедуры смысл первого заполнения водой в том, чтобы заполнить водой технологический контур (патрубки сливного насоса, корпус фильтра и сливной шланг), прежде, чем взять моющий порошок из лотка. Таким образом даже самое маленькое количество моющего средства не будет потеряно, и количество моющего средства, помещенное пользователем в лоток, может быть уменьшено.
Остановка программ стирки
Для временной остановки текущего цикла стирки выполните следующие операции:
При работе цикла стирки нажмите кнопку «On/Off». Светодиод фазы стирки, который в это время горел постоянно, начнет мигать. Теперь машина в режиме «Пауза»
Для того чтобы продолжить цикл стирки, еще раз нажмите кнопку «On/Off».
Отмена программ стирки
Чтобы отменить текущую программу стирки (т.е. чтобы заменить другой программой), просто выключите машину (кнопкой ON/OFF) и затем возвратите селектор программы в положение OFF. Не забывайте выполнять программу слива и освобождать бак от воды, прежде, чем выбирать новый цикл стирки, который будет выполнен. Как только новый цикл установлен, OFF светодиод кратковременно загорается.
Окончание программ стирки
Когда программа стирки заканчивается, загорается лампа «STOP» и остается горящей до тех пор, пока селектор программ не будет переведен в положение «OFF»
Настройка водных форсунок
Регулирование работы водной форсунки, может быть выполнено следующим образом: A) Снимают верхнюю крышку машины. B) Запускают сервисный тест и ждут начала залива воды в отделение для предварительной стирки.
Подается напряжение на клапан залива
Залив воды до основного уровня (примерно 6,5 литров)
Залив идет через форсунку отделения предварительной стирки
Используйте рычаг, чтобы настроить распределение подачи воды.
Проверка нагревательного элемента и селектора программ
Этап продолжается около 20 секунд
Идет долив воды через форсунку отделения основной стирки
Работа двигателя селектора
В этой фазе возможно проверить движение форсунки от отделения предварительной стирки до отделения основной стирки, и залив воды через отделение основной стирки. Настройте форсунку в случае необходимости.
3-й этап Периодический долив воды и стирка
Проверка клапана залива, насоса рециркуляции (если есть) и приводного двигателя
Примечание. В процессе залива воды вы также можете проверить:
А) Подачу воды в отделение отбеливателя.
— нажмите вторую кнопку сверху
Б) Подачу воды в отделение кондиционера.
— нажмите третью кнопку сверху
