Стиральная машина мерлони со встроенным

Ремонт стиральных машин

Стиральные машины Merloni Elettrodomestici S.p.A.

Таблица 2. Стиральные машины Indesit

Стиральные машины с сушкой Стиральные машины без сушкиWGD 1236 TXWGD 1030 TXWGD 934 TXWGD 834 TWG 1035 TXWG 1031 TPWG 835 TXWG 824 TPWG 633 TXWG 622 TWG 421 TXWG 421 TP

Высота, см	85	85	85	85	85	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	60	60	60	60	60	60	60	60
Глубина, см	55	55	55	55	51	55	51	51	51	51	51	51
Максимальная загрузка белья при стирке, кг	5	5	5	5	5	5	5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5	2,5	2,5	2,5
Скорость вращения барабана, об/мин	1200	1000	900	800	1000	1000	800	800	600	600	400	400
Регулирование скорости отжима, об/мин	600/1200	500/900	500/850	500/1000	500/800
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Пласт.	Нерж.	Пласт.	Нерж.	Эмаль	Нерж.	Пласт.
Кол-во программ стирки	20	20	20	20	18	18	10	18	18	18	18	18
Регулируемый термостат	√	√	√	√	√	√	√	√	√	√	√	√
Таймер сушки	√	√	√	√
Система «Гидростоп»	√	√	√	√	√	√	√	√	√	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√	√	√	√	√	√	√
«Стирка при 90 °С»	√	√	√	√	√	√	√	√	√	√	√
«Отключение отжима»	√	√	√
«Экономичная стирка»	√	√
«1/2 загрузки»	√	√	√	√	√
«Останов перед отжимом»	√	√	√	√	√
Энергопотребление при 60°С. к Втч *	1,2	1,11	1,2	1,2	1,22	0,98	1,17	1,17	1,15	1,15	1,15	1,15
Потребление воды, л	85	70	85	85	50	70	80	80	83	83	82	82
* Стирка х/б ткани при 60°С

Таблица 2. Стиральные машины Indesit (продолжение)

Узкие стиральные машины С вертикальной закрузкойС сушкой Без сушкиWDS 1045 TXWDS 1040 TXWGS 1038 TXWGS 838 TXWGS 834 TXWGS 638 TXWGS 636 TXWGS 634 TXWGS 438 TWGT 837 TWGT 637 TWGT 437 T

Высота, см	85	85	85	85	85	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	60	60	60	60	60	40	40	40
Глубина, см	42	42	40	40	34	40	46	34	40	60	60	60
Максимальная загрузка белья при стирке, кг	4,5	4,5	5	5	4,5	4,5	4,5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5	2,5
Скорость вращения барабана, об/мин	1000	1000	1000	800	800	600	600	600	400	800	600	400
Регулирование скорости отжима, об/мин	500/800	500/800
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Эмаль	Пласт.	Пласт.	Пласт.
Кол-во программ стирки	14	14	23	23	18	23	18	18	18	15	15	15
Регулируемый термостат	√	√	√	√	√	√	√	√	√	√	√	√
Таймер сушки	√	√
Система «Гидростоп»	√	√	√	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√	√	√	√	√	√	√	√
«Стирка при 90 °С»	√	√	√	√	√	√	√	√	√	√	√
«Отключение отжима»	√	√	√	√	√	√	√	√
«Экономичная стирка»	√	√
«1/2 загрузки»	√	√	√	√
«Дополнительное полоскание»	√	√
«Останов перед отжимом»	√	√	√	√
Энергопотребление при 60°С. к Втч *	1,2	1,2	1,14	1,14	0,9	1,14	1,15	1,07	1,14	1,16	1,22	1,22
Потребление воды, л	60	60	62	71	45	71	83	55	71	69	69	69
* Стирка х/б ткани при 60°С

Безусловно, эти таблицы не охватывают всего, чрезвычайно широкого, спектра моделей, поставляемых фирмой на российский рынок. Модельный ряд изделий непрерывно обновляется, и реальный набор модификаций и вариантов стиральных машин весьма разнообразен: например, только в 1997 г. на рынке России было продано 237 моделей стиральных машин (рис. 1) общим количеством свыше 450 тыс. единиц, причем 90% общего объема продаж приходилось на 37 моделей (слева от вертикальной черты на рис. 1.).

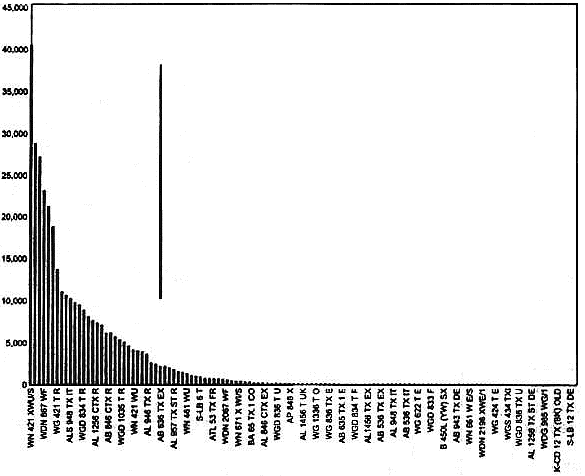

Рис. 1 Спектр продаж стиральных машин Merloni Elettrodomestici S.p.A. в 1997 г.

Неоправданно длинный «хвост» распределения (правая часть спектра) порождает сложности в первую очередь для технического обслуживания этого парка изделий. Модель, проданная на рынке в единичном экземпляре (машины 35 моделей в крайней правой части спектра были проданы в количестве менее 10 единиц каждой модели), точно так же требует наличия запасных частей для ремонта, как и те изделия, что проданы в количестве десятков тысяч единиц (левая часть спектра).Система обозначения моделей и кодировка
В табл. 3 и 4 приведена система обозначений стиральных машин Ariston и их расшифровка.Таблица 3 Система обозначений стиральных машин Ariston

1-й блок букв Блок цифр 2-й блок букв12312341234

AL 1256 CTX	A	L	1	2	5	6	C	T	X
AB 636 TX	A	B	6	3	6	T	X
ALS 948 TX	A	L	S	9	4	8	T	X
AL 1256 TX ST	A	L	1	2	5	6	Т	X	S	T
ATL 104 TX	A	T	L	1	0	4	E	U
AD 10 EU	A	D	1	0	E	U

Таблица 4

Позиция Значение Комментарий1-й блок буквБлок цифр2-й блок букв

1	А — торговая марка (Ariston)
2	Тип исполнения У машин с верхней загрузкой — Т	У моделей последних лет: В — исполнение «Стандарт» (дверца люка открывается вручную, кнопки и рукоятки выступают над плоскостью передней панели) L — исполнение «Люкс» (дверца люка открывается нажатием кнопки на передней панели, кнопки и рукоятки — в плоскости передней панели) D — модельный ряд Dialogic У моделей выпуска середины 90-х гг.: М — модельный ряд Mulinello V — вертикальное (vertical) расположение части передней панели с кнопками I — наклонное (inclinato) расположение части передней панели с кнопками Top Loading — верхняя загрузка
3	Указание на узкий вариант корпуса У машин с верхней загрузкой — L	S — (slim — англ, или snella — итал.) — узкий вариант корпуса Top Loading — верхняя загрузка
1, 2	Количество оборотов при отжиме	14—1400 об/мин 12—1200 об/мин 10—1000 об/мин 9 — 800 об/мин, . 4 — 400 об/мин
3	Количество кнопок на передней панели
4	Модификация изделия
1	У машин с сушкой — С У машин без сушки — указание на наличие регулируемого термостата	С — наличие сушки Т (thermostat) — термостат
2	У машин с сушкой — указание на наличие регулируемого термостата У машин без сушки — указанна на материал бака	Т (thermostat) — термостат Х (inox) — нержавеющая сталь
1, 2	У некоторых изделий — рынок или страна, для которых разработана данная модель	EU — (East Europe) — Восточная Европа IT — Италия DE — Германия ЕХ — экспорт (без привязки к конкретному рынку)
3	У машин с сушкой — указание на материал бака	Х (inox) — нержавеющая сталь
3, 4	Указание на наличие системы Aquastop	ST —«Aqua Stop»

Рис. 5. Универсальный цифровой модуль стиральных машин Ariston серии AL

При установке модуля в машину на 1000 об/мин все три язычка остаются на плате,для машины на 850 об/мин выламывается язычок «1000», для машины на 650 об/мин — выламываются язычки «1000» и «850», Удаление язычка —необратимая операция, т.к. обратно его восстановить нельзя.
Модуль управляет всеми движениям электродвигателя через контакты 5, 6, 7 и 8 (см. схемукоммутации на рис. 6).

Рис. 6 Схема коммутации цифрового модуля

Кроме того, он контролирует состояние реле уровня (контакты 1 и 2). Связь модуля с КА осуществляется через кулачки С3, С4 и АЗ с помощью электрических импульсов в бинарном коде «0-1», где «1» соответствует напряжение 5 В, а «0» — отсутствие напряжения (0 В). При этом цифровой модуль несет функции «быстрых» кулачков КА, благодаря чему в КАостаются задействованными лишь 5 наборовконтактов.
На рис. 7 показана схема цикла стирки(реверсивное вращение барабана в противоположных направлениях). Продолжительности этапов стирки, пауз между ними и значения скоростивращения барабана приведены в табл. 7.

Рис. 7 Циклы стирки и паузы между нимиТаблица 7

№ программы стирки L1, об/минt 1, секtр (пауза), сек L2, об/минt 2, сек

1	45	8	7	45	8
4	35	3	37	35	3
5	45	3	12	45	3
9	45	12	3	45	12

На рис. 8 показан цикл отжима с постепенным набором скорости вращения барабана.

Продолжительности этапов отжима, пауз (периодов вращения на низких оборотах) и значения скорости вращения приведены в табл. 8.Таблица 8

Номинальная скорость отжима, об/мин L, об/мин D, об/мин C1, об/минt 1, сек C2, об/минt 2, секt 3, сек C3, об/мин

650	55	93	400	10	500	10	45	650
850	55	93	400	10	600	10	45	850
1000	55	93	400	10	600	10	165	1000

На рис. 9 приведены параметры узла привода (диаметры шкива и приводного ролика,длина ремня и значение передаточного числа)для стиральных машин Ariston с номинальнойскоростью отжима 650. 850 и 1000 об/мин.

На рис. 13 и 14 приведены диаграммы, показывающие соотношение между характерными неисправностями стиральных машин Ariston и Indesit (в обоих случаях — машиныбез сушки выпуска середины 90-х гг.).

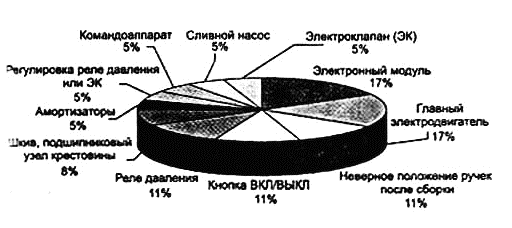

Рис. 13 Характерные причины ремонтов для стиральных машин Ariston

Рис. 14 Характерные причины ремонтов для стиральных машин Indesit

Такого рода отказы характерны не только для стиральных машин Merloni но и для других марок импортных стиральных машин.
Например, выход из строяэлектронного модуля часто бывает связан соскачками напряжения питания, которые, к сожалению, присущи отечественным сетям электроснабжения жилых домов.
Такая причина ремонта, как неверное (перевернутое на 180°) положение ручки (диска, шкалы и т.д.) командоаппарата связана со спецификой проведения выходного контроля на современных заводах по производству стиральных машин. На этапе проверки работы КА и правильности монтажа всех электрических цепей машинывал КА прокручивается механической «рукой» промышленного робота, которая надевается непосредственно на вал. Рукоятки, диски и прочиенакладки, предназначенные для человеческойруки, при этом сняты; они надеваются на валлишь по окончании тестирования, тогда машинауспешно прошла весь цикл выходного контроля.
Ошибки, возможные при выполнении этой финальной ручной операции, уже не попадают в сферу выходного контроля, который к этому моменту уже считается законченным.
Кстати, иногда возникающие жалобы покупателей на наличие воды в новой стиральной машине связаны с незнанием того факта, что заводской выходной контроль изделия обязательновключает в себя наполнение бака водой (проверяется работа электроклапана, отсутствие утечек воды и т.д.) и выполнение (по ускоренной программе) основных шагов цикла стирки. Поэтомуналичие небольшого количества воды в совершенно новой машине свидетельствует об успешном прохождении ей выходного контроля. Другоедепо, что, например, при хранении или транспортировке изделия при очень низких температурах,характерных в зимнее время для северных регионов нашей страны, замерзание этой воды можетпривести к повреждению некоторых компонентовстиральной машины.
Другая проблема, связанная с наличием остаточной воды в баке стиральной машины, связанас возникающими иногда пятнами ржавчины. У потребителя может возникнуть впечатление, что вопреки рекламе, бак или барабан машины выполнены вовсе не из нержавеющей стали. На самом деле пятна ржавчины могут возникнуть из-заиспользования для заводских испытаний технической воды с повышенным содержанием железа. При возникновении такой проблемы необходимо еще на этапе предпродажной подготовки (вмагазине) удалить пятна, имея в виду. что придальнейшей эксплуатации машины их повторноепоявление маловероятно: современные стиральные порошки имеют в своем составе компоненты, являющиеся ингибиторами (замедлителями)процессов окисления.
У ряда стиральных машин Merloni встречаются проблемы со срабатыванием защелки дверцы люка. Устройство защелки показано нарис. 15.

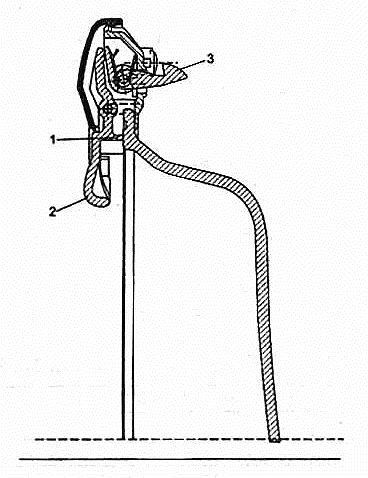

Рис. 15 Устройство защелки дверцы люка

Причина затруднений при закрытии люка связана с избыточной длиной упора 1 рычага 2, который приводится в движение при входесобачки 3 в ответное гнездо на передней стенкемашины. Для устранения этой неисправностифирма рекомендует немного сточить упор 1 (на 0,3. 0,7 мм).
У владельцев стиральных машии с сушкойиногда возникают нарекания на то, что белье впроцессе сушки не становится суше, а. напротив, намокает, Это связано с избыточным поступлением в бак холодной воды (рис. 16).

Рис. 16 Избыточная подача воды в бак стиральной машины в режиме сушки

Источник

Стиральные машины Merloni Elettrodomestici S.p.A..

Концерн Merloni Elettrodomestici S.p.A. — один из крупнейших европейских производителей бытовой техники. Фирма ведет свою историю от основанного Аристидом Мерлони в 1930 г. на своей родине, в итальянской провинции Марке, предприятия, которое вначале выпускало весы, а затем баллоны для сжиженного газа и водонагреватели. Штаб-квартира концерна и по сей день находится в небольшом городке Фабриано в этой провинции.

В 1960 г. возникла торговая марка Ariston (это слово в древнегреческом языке означает «наилучший»), а фирма начала производство изделий бытовой техники, первыми из которых стали газовые плиты. В 1975 г. образовалась фирма Merloni Elettrodomestici S.p.A., вскоре вышедшая со своей продукцией на европейский рынок. Непрерывно расширяя свои производственные мощности, в последующие годы фирма приэбрела денационализированную итальянскую торговую марку Indesit (1987 г.), завод Scholtes во Франции (1989 г.), в 1999 г. построила завод газовых плит в Лодзе (Польша), а последним ее приобретением в 2000 г. стал липецкий Stinol.

Сегодня на стиральные машины приходится 38% выпускаемой концерном продукции. Техника этой фирмы давно знакома отечественному потребителю. Еще в 70-е гг. при участии концерна Merloni были построены завод стиральных машин в г. Кирове и линия комплектующих для этих машин в г. Ульяновске, которые выпускали по технологии Merloni стиральные машины «Вятка» и командоалпараты к ним. В настоящее время Merloni является лидером продаж стиральных машин на российском рынке.

Общие сведения. Особенности конструкции.

Центры производства и торговые марки

Основная часть стиральных машин выпускается на двух заводах Merloni:

Завод в г. Комунанца является флагманом концерна Merloni как по технологическому уровню, так и по объемам выпускаемой продукции — в городке с населением 3 тыс. человек только за одну смену производится до 1100 стиральных машин, В 1998 г. завод выпустил 858 тыс. стиральных машин. Кризис в России привел к некоторому сокращению производства, и в 1999 г. было выпущено 822 тыс. изделий.

Кроме того, ряд моделей стиральных машин выпускается по кооперации на заводе Philco в г. Брембате, контрольная часть акций которого принадлежит концерну Merloni, а также по кооперации с другими производителями.

Основные торговые марки фирмы, известные российскому потребителю, — Ariston и Indesit. На рынке Ariston позиционируется выше чем Indesit, который подается фирмой как товар, ориентированный на более массового потребителя. С технической точки зрения лишь верхняя часть гаммы изделий Ariston не перекрывается аналогами из гаммы Indesit, в нижней же части этой гаммы почти всегда можно найти изделия марок Ariston и Indesit, близкие по техническим характеристикам. Торговая марка Scholtes позиционируется в Европе еще выше, чем Ariston, но суперэлитные изделия этой марки на рынки стран СНГ фирмой не поставляются. В отдельных европейских странах фирма использует локальные торговые марки (например, Blue Air в Нидерландах, Proset в Германии, Colston), но эта техника в нашу страну может попасть только случайно, ввезенная индивидуальным владельцем. На Дальнем Востоке нашей страны можно встретить стиральные машины под торговой маркой Haier, представляющие собой тот же Ariston, произведенный на заводе Merloni в Китае.

В 1994—1995 гг. на наш рынок поставлялись также изделия торговой марки Hirundo (сейчас она именуется Hirundo International. Занимая ценовую нишу ниже, чем Indesit, техника Hirundo пользовалась успехом у российского потребителя, в частности модели стиральных машин HL 618 ТХ, HL 620ТХ, HL 415, HL 418 Т и др.

В табл. 1 и 2 приведены технические характеристики стиральных машин Ariston и Indesit последних лет выпуска. Кроме того, в разделах, посвященных стиральным машинам серии Ariston Dialogic и Ariston Margarita 2000, приведены технические характеристики соответствующих изделий.

Таблица 1. Стиральные машины Ariston

Стиральные машины с сушкой				Стиральные машины без сушки
AL 1256 CTX	AL 1056 CTX	AL 946 CTX	AL 846 CTX	AL 1465 CTX	AL 1256 TX ST	AL 1038 TX	AL 957 TX ST	AL 948 TX	AL 748 TX	AL 738 TX	AL 636 TX	AL 536 TX	AB 426 TX
Высота, см	85	85	85	85	85	85	85	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	60	60	60	60	60	60	60	60	60	60
Глубина,см	55	55	55	55	55	55	55	55	55	54	54	55	55	55
Максимальная загрузка белья при стирке, кг	5	5	5	5	5	5	5	5	5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5	2,5	2,5	2,5
Скорость вращения Барабана, об/мин	1200	1000	900	850	1400	1200	1000	900	900	700	700	600	500	400
Регулирование скорости отжима, об/мин	600/ 1200	600/ 1000	500/ 900	500/ 850	400/ 1400	400/ 1200	400/ 1000	400/ 900
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.
Количество программ стирки	18	18	18	18	18	18	10	18	10	10	10	15	10	15
Количество программ сушки	2	2	2	2
Регулируемый термостат	√	√	√	√	√	√	√	√	√	√	√	√	√	√
Таймер сушки	√	√	√	√
Цикл « Кашемир »	√	√	√	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√	√	√	√	√	√
Стирка при 90°С	√	√	√	√	√
Отключение отжима	√	√	√	√	√	√	√	√	√	√	√	√	√	√
Экономичная стирка	√	√	√	√	√	√	√	√	√
1/2 загрузки
Деликатная стирка	√	√	√	√	√	√
Усиленное полоскание	√	√
Быстрая стирка	√	√
Останов перед отжимом	√	√
Кнопка открывания люка	√	√	√	√	√	√	√	√	√	√	√
Энергопотребление. кВтч*	1,2	1,2	1,2	1,2	1,1	1,1	1,1	1,1	1,12	1,12	1,1	1,1	1,1	1,1
Потребление воды, л	65	65	65	65	65	65	75	75	69	69	75	75	75	75
* Стирка х/б ткании при 60°С

Таблица 1. Стиральные машины Ariston (продолжение)

Узкие стиральные машины				Стиральные машины с вертикальной загрузкой
С сушкой	Без сушки
AS 1047 CTX	ALS 948 TX	ALS 748 TX	AB 636 TX	ATL 104 TX	ATL 83 TX	ATL 53 TX
Высота, см	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	40	40	40
Глубина, см	42	40	40	40	60	60	60
Максимальная загрузка белья при стирке, кг	4,5	5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5
Скорость вращения барабана об/мин	1000	900	700	600	1000	850	500
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.
Кол-во программ стирки	18	10	10	15	15	15	15
Кол-во программ сушки	2
Регулируемый термостат	√	√	√	√	√	√
Таймер сушки	√
Цикл «Кашемир»	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√
Стирка при 90 °С	√
Отключение отжима	√	√	√	√	√
Экономичная стирка	√	√
1/2 загрузки	√
Деликатная стирка	√	√
Деликатная сушка	√
Усиленное полоскание	√	√	√
Останов перед отжимом	√	√	√	√
Кнопка открывания люка	√	√
Энергопотребление, кВтч*	1,2	1,12	1,12	1,25	1,16	0,97	0,97
Потребление воды, л	60	69	70	70	69	70	70
* Стирка х/б ткани при 60°С

Таблица 2. Стиральные машины Indesit

Стиральные машины с сушкой				Стиральные машины без сушки
WGD 1236 TX	WGD 1030 TX	WGD 934 TX	WGD 834 T	WG 1035 TX	WG 1031 TP	WG 835 TX	WG 824 TP	WG 633 TX	WG 622 T	WG 421 TX	WG 421 TP
Высота, см	85	85	85	85	85	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	60	60	60	60	60	60	60	60
Глубина, см	55	55	55	55	51	55	51	51	51	51	51	51
Максимальная загрузка белья при стирке, кг	5	5	5	5	5	5	5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5	2,5	2,5	2,5
Скорость вращения барабана, об/мин	1200	1000	900	800	1000	1000	800	800	600	600	400	400
Регулирование скорости отжима, об/мин	600/1200	500/900	500/850	500/1000	500/800
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Пласт.	Нерж.	Пласт.	Нерж.	Эмаль	Нерж.	Пласт.
Кол-во программ стирки	20	20	20	20	18	18	10	18	18	18	18	18
Регулируемый термостат	√	√	√	√	√	√	√	√	√	√	√	√
Таймер сушки	√	√	√	√
Система «Гидростоп»	√	√	√	√	√	√	√	√	√	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√	√	√	√	√	√	√
«Стирка при 90 °С»	√	√	√	√	√	√	√	√	√	√	√
«Отключение отжима»	√	√	√
«Экономичная стирка»	√	√
«1/2 загрузки»	√	√	√	√	√
«Останов перед отжимом»	√	√	√	√	√
Энергопотребление при 60°С. кВтч *	1,2	1,11	1,2	1,2	1,22	0,98	1,17	1,17	1,15	1,15	1,15	1,15
Потребление воды, л	85	70	85	85	50	70	80	80	83	83	82	82
* Стирка х/б ткани при 60°С

Таблица 2. Стиральные машины Indesit (продолжение)

Узкие стиральные машины									С вертикальной закрузкой
С сушкой		Без сушки
WDS 1045 TX	WDS 1040 TX	WGS 1038 TX	WGS 838 TX	WGS 834 TX	WGS 638 TX	WGS 636 TX	WGS 634 TX	WGS 438 T	WGT 837 T	WGT 637 T	WGT 437 T
Высота, см	85	85	85	85	85	85	85	85	85	85	85	85
Ширина, см	60	60	60	60	60	60	60	60	60	40	40	40
Глубина, см	42	42	40	40	34	40	46	34	40	60	60	60
Максимальная загрузка белья при стирке, кг	4,5	4,5	5	5	4,5	4,5	4,5	5	5	5	5	5
Максимальная загрузка белья при сушке, кг	2,5	2,5
Скорость вращения барабана, об/мин	1000	1000	1000	800	800	600	600	600	400	800	600	400
Регулирование скорости отжима, об/мин	500/800	500/800
Бак	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Нерж.	Эмаль	Пласт.	Пласт.	Пласт.
Кол-во программ стирки	14	14	23	23	18	23	18	18	18	15	15	15
Регулируемый термостат	√	√	√	√	√	√	√	√	√	√	√	√
Таймер сушки	√	√
Система «Гидростоп»	√	√	√	√	√
Кнопка ВКЛ/ВЫКЛ	√	√	√	√	√	√	√	√	√	√	√	√
«Стирка при 90 °С»	√	√	√	√	√	√	√	√	√	√	√
«Отключение отжима»	√	√	√	√	√	√	√	√
«Экономичная стирка»	√	√
«1/2 загрузки»	√	√	√	√
«Дополнительное полоскание»	√	√
«Останов перед отжимом»	√	√	√	√
Энергопотребление при 60°С. кВтч *	1,2	1,2	1,14	1,14	0,9	1,14	1,15	1,07	1,14	1,16	1,22	1,22
Потребление воды, л	60	60	62	71	45	71	83	55	71	69	69	69
* Стирка х/б ткани при 60°С

Безусловно, эти таблицы не охватывают всего, чрезвычайно широкого, спектра моделей, поставляемых фирмой на российский рынок. Модельный ряд изделий непрерывно обновляется, и реальный набор модификаций и вариантов стиральных машин весьма разнообразен: например, только в 1997 г. на рынке России было продано 237 моделей стиральных машин (рис. 1) общим количеством свыше 450 тыс. единиц, причем 90% общего объема продаж приходилось на 37 моделей (слева от вертикальной черты на рис. 1.).

Рис. 1 Спектр продаж стиральных машин Merloni Elettrodomestici S.p.A. в 1997 г.

Неоправданно длинный «хвост» распределения (правая часть спектра) порождает сложности в первую очередь для технического обслуживания этого парка изделий. Модель, проданная на рынке в единичном экземпляре (машины 35 моделей в крайней правой части спектра были проданы в количестве менее 10 единиц каждой модели), точно так же требует наличия запасных частей для ремонта, как и те изделия, что проданы в количестве десятков тысяч единиц (левая часть спектра).

Система обозначения моделей и кодировка

В табл. 3 и 4 приведена система обозначений стиральных машин Ariston и их расшифровка.

Таблица 3 Система обозначений стиральных машин Ariston

1-й блок букв			Блок цифр				2-й блок букв
1	2	3	1	2	3	4	1	2	3	4
AL 1256 CTX	A	L	1	2	5	6	C	T	X
AB 636 TX	A	B	6	3	6	T	X
ALS 948 TX	A	L	S	9	4	8	T	X
AL 1256 TX ST	A	L	1	2	5	6	Т	X	S	T
ATL 104 TX	A	T	L	1	0	4	E	U
AD 10 EU	A	D	1	0	E	U

Таблица 4

Позиция	Значение	Комментарий
1-й блок букв
1	А — торговая марка (Ariston)
2	Тип исполнения

У машин с верхней загрузкой — ТУ моделей последних лет:

В — исполнение «Стандарт» (дверца люка открывается вручную, кнопки и рукоятки выступают над плоскостью передней панели)
L — исполнение «Люкс» (дверца люка открывается нажатием кнопки на передней панели, кнопки и рукоятки — в плоскости передней панели)
D — модельный ряд Dialogic

У моделей выпуска середины 90-х гг.:

М — модельный ряд Mulinello
V — вертикальное (vertical) расположение части передней панели с кнопками
I — наклонное (inclinato) расположение части передней панели с кнопками
Top Loading — верхняя загрузка3Указание на узкий вариант корпуса
У машин с верхней загрузкой — L S — ( slim — англ, или snella — итал.) — узкий вариант корпуса
Top Loading — верхняя загрузкаБлок цифр1, 2Количество оборотов при отжиме14—1400 об/мин
12—1200 об/мин
10—1000 об/мин
9 — 800 об/мин,
.
4 — 400 об/мин3Количество кнопок на передней панели4Модификация изделия2-й блок букв1У машин с сушкой — С
У машин без сушки — указание на наличие регулируемого термостатаС — наличие сушки
Т (thermostat) — термостат2У машин с сушкой — указание на наличие регулируемого термостата
У машин без сушки — указанна на материал бакаТ (thermostat) — термостат

Х ( inox ) — нержавеющая сталь1, 2У некоторых изделий — рынок или страна, для которых разработана данная модельEU — (East Europe) — Восточная Европа
IT — Италия
DE — Германия
ЕХ — экспорт (без привязки к конкретному рынку)3У машин с сушкой — указание на материал бакаХ (inox) — нержавеющая сталь3, 4Указание на наличие системы AquastopST —«Aqua Stop»

В табл. 5 и 6 приведена система обозначений стиральных машин Indesit и их расшифровка.

Таблица 5Обозначения стиральных машин Indesit

Модель	1-й блок букв			Блох цифр				2-й блок букв
	1	2	3	1	2	3	4	1	2
WGD 1236 TX	W	G	G	1	2	3	6	T	X
WG 633 TP	W	G	6	3	3	T	P
WDS 1045 TX	W	D	S	1	0	4	5	T	X
WGT 837 T	W	G	T	8	3	7	T

Таблица 6

Рис. 2. Штрих-код и серийный номер стиральной машины Ariston

На рис, 2 показана наклейка со штрих-кодом и серийным номером стиральной машины Ariston (модель AD 10 EU). Серийный номер S/N —Serial number) индивидуален для каждого изделия и содержит информацию о времени и месте его производства.

В приведенном примере (S/N 703144205)

7 — год производства (1997);

14 —день производства (14 марта 1997 г)

Последние 4 цифры (44205) содержат информацию о номере конвейера, бригады и порядковом номере изделия присвоенном при сборке).

На наклейке имеется также технический код, содержащий информацию о заводе, выпустившем стиральную машину (завод в г. Комунанца имеет код 80, в г Теверола — 46), коммерческом коде данной модели и резервные позиции (нули).

Конструктивные особенности стиральных машин Merloni

В конструкции стиральных машин фирмы Merloni всегда применялись передовые для своего времени решения. Так, одной из первых фирма применила эффект «двойного воздействия» на белье, состоящий в орошении находящегося в барабане белья, водой, захваченной специальными трехгранными накладками на внутренних стенках барабана (рис. 3).

Рис. 3. Эффект «двойного действия»

Помимо этого «эффекта дождя», накладки позволяют дополнительно «перелопачивать» белье в барабане.

В моделях последних лет имеется дополнительный контур рециркуляции воды, который позволяет возвращать в бак не до конца растворенный стиральный порошок, благодаря чему достигается его более полное использование (рис. 4).

Рис. 4. Рециркуляция воды, возвращающая в бак нерастворенный стиральный порошок

В стиральных машинах Ariston серии AL применяется универсальный цифровой модуль управления асинхронным электродвигателем (650, 850 и 1000 об/мин при отжиме). Модуль адаптируется к конкретному изделию путем выламывания язычков в правом верхнем углу платы (рис. 5).

Рис. 5. Универсальный цифровой модуль стиральных машин Ariston серии AL

При установке модуля в машину на 1000 об/мин все три язычка остаются на плате, для машины на 850 об/мин выламывается язычок «1000», для машины на 650 об/мин — выламываются язычки «1000» и «850», Удаление язычка — необратимая операция, т.к. обратно его восстановить нельзя.

Модуль управляет всеми движениям электродвигателя через контакты 5, 6, 7 и 8 (см. схему коммутации на рис. 6).

Рис. 6 Схема коммутации цифрового модуля

Кроме того, он контролирует состояние реле уровня (контакты 1 и 2). Связь модуля с КА осуществляется через кулачки С3, С4 и АЗ с помощью электрических импульсов в бинарном коде «0-1», где «1» соответствует напряжение 5 В, а «0» — отсутствие напряжения (0 В). При этом цифровой модуль несет функции «быстрых» кулачков КА, благодаря чему в КА остаются задействованными лишь 5 наборов контактов.

На рис. 7 показана схема цикла стирки (реверсивное вращение барабана в противоположных направлениях). Продолжительности этапов стирки, пауз между ними и значения скорости вращения барабана приведены в табл. 7.

Рис. 7 Циклы стирки и паузы между ними

Таблица 7

№ программы стирки	L1, об/мин	t1, сек	tр (пауза), сек	L2, об/мин	t2, сек
1	45	8	7	45	8
4	35	3	37	35	3
5	45	3	12	45	3
9	45	12	3	45	12

На рис. 8 показан цикл отжима с постепенным набором скорости вращения барабана.

Продолжительности этапов отжима, пауз (периодов вращения на низких оборотах) и значения скорости вращения приведены в табл. 8.

Таблица 8

Номинальная скорость отжима, об/мин	L, об/мин	D, об/мин	C1, об/мин	t1, сек	C2, об/мин	t2, сек	t3, сек	C3, об/мин
650	55	93	400	10	500	10	45	650
850	55	93	400	10	600	10	45	850
1000	55	93	400	10	600	10	165	1000

На рис. 9 приведены параметры узла привода (диаметры шкива и приводного ролика, длина ремня и значение передаточного числа) для стиральных машин Ariston с номинальной скоростью отжима 650. 850 и 1000 об/мин.

Рис. 9. Параметры узла привода стиральных машин Ariston

Натяжение приводного ремня должно быть таким, чтобы в натянутом состоянии ремень не мог перекрутиться на 180° (рис. 10).

Рис. 10. Контроль натяжения приводимо ремня

Цикл «Кашемир»

Фирмой Merloni разработан и запатентован специальный цикл стирки изделий из натуральной шерсти — цикл «Кашемир».

Рис. 11. Структура волокон шерсти

Волокна шерсти имеют чешуйчатую структуру (рис. 11 а), и при замачивании в воде эти чешуйки раскрываются. При механическом воздействии на изделие из шерсти (неважно, при ручной или машинной стирке) волокна сцепляются между собой (рис. 11 б), что приводит к «сваливанию» шерсти.

Этот эффект, весьма полезный при производстве валенок, совершенно нежелателен при стирке изделий из шерсти. Цикл стирки «Кашемир» отличается пониженным объемом используемой воды (8. 10 л для уровня 1 и 24. 28 л для уровня 2), повышенной скоростью вращения барабана (90. 100 об/мин) и повышенной продолжительностью (60 мин против 45 мин для обычного цикла стирки).

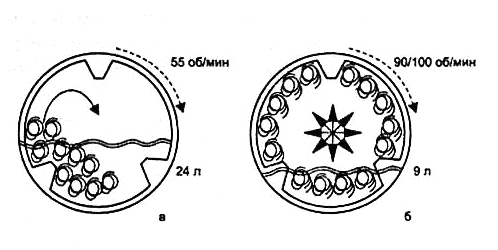

На рис. 12 дано сравнение параметров обычного (а) цикла стирки и цикла стирки «Кашемир» (б). Рекомендуемая загрузка шерстяных изделий — порядка 1 кг.

Рис. 12. Сравнение цикла «Кашемир» и обычного цикла стирки

Ниже приведено пошаговое описание цикла «Кашемир» (шаги 46. 60 циклограммы КА).

Шаг 46

Залив воды (8. 10 л) до уровня 2, затем по сигналу реле уровня начинается стирка (вращение барабана при 90-96 об/мин).

Шаг 47

Остановка, нагрев воды до 40°С и через 2 мин после этого возобновление стирки (температура не превышает 42°С).

Шаг 48

Стирка в течение 2 мин (вращение барабана при 90. 96 об/мин в течение 60 сек, затем остановка на 60 сек, и так дважды).

Шаг 49

Остановка, нагрев воды до 40°С и через 2 мин после этого возобновление стирки (температура не превышает 42°С).

Шаг 50

Стирка в течение 12 мин (вращение при 90. 96 об/мин в течение 60 сек, затем остановка на 119 сек и так 4 раза)

Шаг 51

Залив 12. 18 л воды (общий объем становится 24. 28 л) до уровня 3 реле давления, затем возобновление стирки (вращение барабана при 32. 38 об/мин в течение 3 сек, затем остановка на 37 сек и так в течение 2 мин).

Шаг 52

Слив воды, после сигнала рапе уровня «пусто» — начало отжима (первые 15 сек — при 400 об/мин, дальнейшие 220 сек — при 90. 96 об/мин).

Шаг 53

Залив воды (24. 28 л) до уровня 3, затем по сигналу реле уровня начинается отжим (вращение барабана при 32. 38 об/мин в течение 3 сек, остановка на 37 сек и так в течение 4 мин).

Шаг 54

Слив воды, после сигнала реле уровня «пусто» — начало отжима (первые 15 сек — при 400
об/мин, дальнейшие 220 сек — при 90. 96 об/мин).

Шаг 55

Запив воды (24. 28 л) до уровня 3, затем по сигналу реле уровня начинается отжим (вращение барабана при 32—38 об/мин в течение 3 сек, остановка на 37 сек, и так в течение 4 мин).

Шаг 56

Если пользователем была нажата кнопка «Остановка перед отжимом» — остановка с водой в баке. Если кнопка не была нажата — через 2 мин происходит переход к следующему шагу.

Шаг 57

Остановка и слив в течение 2 мин.

Шаг 58

Отжим при 400 об/мин в течение 15 сек и при 90. 96 об/мин — в течение последующих 220 сек.

Шаг 59

Остановка и слив в течение 2 мин.

Шаг 60

На рис. 13 и 14 приведены диаграммы, показывающие соотношение между характерными неисправностями стиральных машин Ariston и Indesit (в обоих случаях — машины без сушки выпуска середины 90-х гг.).

Рис. 13 Характерные причины ремонтов для стиральных машин Ariston

Рис. 14 Характерные причины ремонтов для стиральных машин Indesit

Такого рода отказы характерны не только для стиральных машин Merloni но и для других марок импортных стиральных машин.

Например, выход из строя электронного модуля часто бывает связан со скачками напряжения питания, которые, к сожалению, присущи отечественным сетям электроснабжения жилых домов.

Такая причина ремонта, как неверное (перевернутое на 180°) положение ручки (диска, шкалы и т.д.) командоаппарата связана со спецификой проведения выходного контроля на современных заводах по производству стиральных машин. На этапе проверки работы КА и правильности монтажа всех электрических цепей машины вал КА прокручивается механической «рукой» промышленного робота, которая надевается непосредственно на вал. Рукоятки, диски и прочие накладки, предназначенные для человеческой руки, при этом сняты; они надеваются на вал лишь по окончании тестирования, тогда машина успешно прошла весь цикл выходного контроля.

Ошибки, возможные при выполнении этой финальной ручной операции, уже не попадают в сферу выходного контроля, который к этому моменту уже считается законченным.

Кстати, иногда возникающие жалобы покупателей на наличие воды в новой стиральной машине связаны с незнанием того факта, что заводской выходной контроль изделия обязательно включает в себя наполнение бака водой (проверяется работа электроклапана, отсутствие утечек воды и т.д.) и выполнение (по ускоренной программе) основных шагов цикла стирки. Поэтому наличие небольшого количества воды в совершенно новой машине свидетельствует об успешном прохождении ей выходного контроля. Другое депо, что, например, при хранении или транспортировке изделия при очень низких температурах, характерных в зимнее время для северных регионов нашей страны, замерзание этой воды может привести к повреждению некоторых компонентов стиральной машины.

Другая проблема, связанная с наличием остаточной воды в баке стиральной машины, связана с возникающими иногда пятнами ржавчины. У потребителя может возникнуть впечатление, что вопреки рекламе, бак или барабан машины выполнены вовсе не из нержавеющей стали. На самом деле пятна ржавчины могут возникнуть из-за использования для заводских испытаний технической воды с повышенным содержанием железа. При возникновении такой проблемы необходимо еще на этапе предпродажной подготовки (в магазине) удалить пятна, имея в виду. что при дальнейшей эксплуатации машины их повторное появление маловероятно: современные стиральные порошки имеют в своем составе компоненты, являющиеся ингибиторами (замедлителями) процессов окисления.

У ряда стиральных машин Merloni встречаются проблемы со срабатыванием защелки дверцы люка. Устройство защелки показано на рис. 15.

Рис. 15 Устройство защелки дверцы люка

Причина затруднений при закрытии люка связана с избыточной длиной упора 1 рычага 2, который приводится в движение при входе собачки 3 в ответное гнездо на передней стенке машины. Для устранения этой неисправности фирма рекомендует немного сточить упор 1 (на 0,3. 0,7 мм).

У владельцев стиральных машии с сушкой иногда возникают нарекания на то, что белье в процессе сушки не становится суше, а. напротив, намокает, Это связано с избыточным поступлением в бак холодной воды (рис. 16).

Рис. 16 Избыточная подача воды в бак стиральной машины в режиме сушки

Как известно, в режиме сушки стиральная машина потребляет воду из сети холодного водоснабжения. Вода впрыскивается через специальную форсунку в конденсатор влаги, омывая его развитую внутреннюю поверхность, а затем стекает а нижнюю часть бака. откуда непрерывно удаляется сливным насосом. В норме уровень воды в баке не должен достигать нижней кромки барабана. Поперечное сечение подающей трубки имеет определенную величину, выбранную с тем расчетом, чтобы исключить избыток подачи воды. Однако в случае, если сечение подающей трубки имеет избыточное сечение, уровень воды в баке становится слишком высоким и находящееся в барабане белье при каждом обороте будет погружаться в воду и намокать. Для устранения этой неисправности необходимо немного пережать трубку подачи воды в конденсатор влаги, исключив тем самым избыточную подачу воды.

Условные обозначения на электрических схемах

В табл. 9, 10 и 11 даны расшифровки сокращений, встречающихся на электрических схемах стиральных машин Merloni, перевод сокращенных обозначений цветов проводов и разъяснение пиктограмм, обозначающих различные типы разъемов электрических соединений.

Таблица 9. Расшифровка сокращений на электрических схемах Merloni

Сокращение	Расшифровка
AQS	Электромагнитный клапан системы AquaStop
B	Зуммер
BF	Контакты клеммной колодки, вентилятор и ТЭН сушки
BP	Блокировка дверцы люка
C	Конденсатор
СА	Конденсатор
DV	Двухпозиционный переключатель
EF/CL	Клапан холодной воды/отбеливания
EF/L	Клапан холодной воды/стирки
ЕF/Р	Клапан холодной воды/предварительной стирки
ER	ТЭН отключен
ЕТ	Термостат отключен
EV	Электромагнитный клапан
EVA	Электромагнитный клапан сушки
EVC	Электромагнитный клапан теплой воды
EVF	Электромагнитный клапан холодной воды
EVL	Электромагнитный клапан стирки
EVP	Электромагнитный клапан предварительной стирки
FA	Подавитель радиопомех
FD	Термостат деликатной сушки
FE	Термостат энергичной сушки
FRT	ТЭН с предохранителем
I	Переключательное устройство (инвертер)
I1. 2. 3.	Переключатель/переключатели на два направления
IA	Переключатель ВКЛ/ВЫКЛ
IC	Нормально замкнутый переключатель, 1/2 загрузки
ID	Переключатель «Без отжима»
IE	Экономичный режим или нормально замкнутый переключатель
IF	Переключатель снижения оборотов отжима
IP	Дверной выключатель
IR	Сетевой выключатель
IS	Гидростоп
L	Линия («фаза») или индикатор (лампа)
LB	Низкий уровень
LN	Нормальный уровень
LS	Индикаторная лампа
М	Заземление на массу или главный электродвигатель
МС	Электродвигатель или обмотка отжима
MI	Асинхронный электродвигатель
ML	Электродвигатель или обмотка стирки
МО	Клеммная коробка
МР	Микровыключатель дверцы
MR	Микрозамок (устройство блокировки дверцы люка)
МТ	Электродвигатель командоаппарата
МТА	Двигатель командоаппарата сушки
MV	Электродвигатель вентилятора
MV-Ras	Электродвигатель вентилятора сушки (RA)
Mzbn/M	Электродвигатель командоаппарата zbn
N	Нейтраль или клеммная колодка
NC	Без отжима
Р	Реле давления
Р1	Реле давления 1-го уровня
Р2	Реле давления 2-го уровня
РА	Потенциометр высоких оборотов
РB	Потенциометр низких оборотов
PL	Чистая шерсть
РМ	Защита электродвигателя от перегрева
PR	Командоаппарата или реле давления
PS	Сливной насос
R	Резистор нагревательного элемента (ТЭНа)
Ras/RA	Воздушный ТЭН (ТЭН сушки)
RE	Реле
RR	Нагревательный элемент (ТЭН)
RV	Стабилизатор частоты вращения вентилятора
S	Индикаторная лампочка
SL	Индикатор фазы
SO	Индикатор дверцы
SR	Индикатор температуры
ST	Регулятор температуры или останов с водой
SV	Переключатель скорости отжима
Т	Контакты командоаппарата или тахогенератор электродвигателя
ТА	Контакты командоаппарата сушки
ТВ	Термостат низкой температуры
ТС	«Земля» крестовины
TFL	«Земля барабана»
TG	Основная «земля»
ТН	Термостат
ТН1	Термостат 1-го уровня
ТН2	Термостат 2-го уровня
ТНЗ	Термостат 3-го уровня
ТН 40	Датчик реле температуры нормально разомкнутый 40°С
ТН 60	Датчик репе температуры нормально разомкнутый 60°С
THF	Рабочий термостат
THR	Регулируемый термостат
TM	«Земля» электродвигателя
ТМВ	Главный элемент заземления
ТМР	Тепловая защита электродвигателя
TMS	Термоостанов
ТР	Тепловая защита или «земля» сливного насоса
TPS	«Земля» сливного насоса
TR	«Земля» нагревательного элемента
TS	Защитный термостат или «земля» основания
ТТ	«Земля» командоаппарата
ТТН	«Земля» термостата
TV	«Земля» бака
ZBN	Командоаппарат

Таблица 10 Цвета проводов на электрических схемах Merloni

MAR	Коричневый
BLU	Голубой
BIA	Белый
VIO	Фиолетовый
RSA	Розовый
GRI	Серый
ARA	Оранжевый
ROS	Красный
NER	Черный
B/R	Бело-красный
G/V	Желто-зеленый

Таблица 10 Обозначение разъемов на электрических схемах Merloni

	Штекер «мама» 6,3 х 0.8 мм
	Штекер «мама» 6,3 мм с изолятором
	Соединительный контакт 6,3 х 0,3 мм
	Соединительный контакт 6,3 х 0,3 мм с изолятором
	Штекер «мама» 6,3 мм с фиксатором
	Штекер «мама» 6.3 мм с фиксатором и изолятором
	Штекер «мама» 6,3 мм с язычком.
	Штекер «папа»
	Розетка 4,3 мм
	Штекер для подключения электронного модуля, регулятора скорости отжима
	Штекер для подключения реле давления и электродвигателя

Примеры электрических схем и циклограмм

На рис. 17 показана электрическая схема стиральной машины Indesit WN 421 WS с электромеханической системой управления.

Рис. 17 Электрическая схема стиральной машины Indesit WN 421 WS с электромеханической системой управления

После выбора программы стирки и включения машины переключателем I1 включается контрольный индикатор электрической цепи SL открывается электромагнитный клапан EVF, начинается залив холодной воды в бак до заданного уровня, контролируемого регуляторами уровня Р и одновременно часть потока воды проходит через отсек распределителя моющих средств. После залива воды происходит отключение ЭК, начинается вращение электродвигателя и нагрев воды до заданной температуры. В схему включен регулируемый термостат THR. в цель которого последовательно включен ТЭН R.

Вращение электродвигателя происходит при замкнутых контактах Е-D переключателя Е, 7-15 переключателя 7 и 12-5 переключателя 12. Реверсирование вращения электродвигателя производится с помощью переключателя 9 с контактами 13 и 14. После нагрева раствора до заданной температуры по команде терморегулятора THR контакты G-F переключателя G размыкаются, и ТЭН отключается. Продолжительность процесса стирки контролируется КА, его мотор на схеме обозначен МТ.

После окончания процесса стирки по команде КА замыкаются контакты В-4 переключателя В и включается сливной насос PS, После выполнения заданного числа циклов полоскания производится отжим белья при замкнутых контактах Е-С переключателя Е, отключении реверсирования и замкнутых контактах 12-10 и 7-16 переключателей 12 и 7. В схему также включены переключатель экономичного режима работы при неполной загрузке машины I3 и реле тепловой защиты MR.

На рис. 18 показана схема соединения проводов электрической цепи. Буквенные и цифровые обозначения соответствуют элементам и номерам контактов переключателей электрической схемы стиральной машины.

Рис. 18 Схема соединения элементов электрической цепи стиральной машины Indesit WN 421 WS

Стиральная машина с сушкой Ariston AI 858 СТХ имеет смешанную систему управления, в которой используются элементы как электромеханической, так и электронной систем.

На рис. 19 приведена электрическая схема автоматической стиральной машины с сушкой Ariston AI 858 СТХ с КА EATON ЕС 4254.02.

Рис. 19 Электрическая схема автоматической стиральной машины с сушкой Ariston AI 858 СТХ с КА EATON ЕС 4254.02.

В соответствии с программами обработки белья в данной машине в электрическую схему включены следующие переключатели: I2 — режим слива без отжима белья для шерстяных изделий; I3 — экономичный режим при неполной загрузке машины: I4 — режим стирки с нагревом до 90°С; I5 — отжим белья при вращении со скоростью 850/500 об/мин.

В электрическую схему включены устройства управления (КА, электронный блок), исполнительные механизмы, переключатели, линии связи. Сразу после выбора программы стирки и включения машины переключателем I1 включается контрольный индикатор электрической цепи SL, открывается электромагнитный клапан EVF, и начинается залив воды до заданного уровня, контролируемого регуляторами уровня Р.

При открытии двухходового ЭКЕ VF вода подается также а соответствующий отсек (предварительной или основной стирки) распределителя моющих средств и смывает моющее средство в бак. Одновременно с включением машины замыкаются контакты дверного выключателя IР, осуществляющего блокировку двери после включения машины, и включается красный индикатор блокировки двери SO. После залива воды происходит отключение клапана, начинается вращение электродвигателя М и нагрев воды до заданной температуры.

В схему включены регулируемый термостат THR и два термостата ТН60°С и ТН40°С. В цепь термостата THR последовательно включен ТЭН R мощностью 2 кВт с защитным предохранителем TF. Вращение электродвигателя с заданной скоростью в режимах стирки, полоскания и отжима осуществляется с помощью электронного регулятора скорости RV.

Слив воды после завершения процесса стирки осуществляется при включении сливного насоса PS. В схему включено реле тепловой защиты MR.

Для осуществления процесса сушки белья в схему машины Ariston AI 858 CTX включены ЭК EVA для подачи холодной воды в систему конденсации пара, двигатель вентилятора MV с реле тепловой защиты ТР, воздушный ТЭН R мощностью 1 кВт с защитным предохранителем TF. Температура нагрева воздуха в процессе сушки поддерживается в зависимости от выбранного режима терморегулятором цикла интенсивной сушки FE или терморегулятором цикла деликатной сушки FD.

Схема соединения контактов электрической цепи с КА EATON ЕС 4254.02 в стиральной машине Ariston AI 858 CTX показана на рис. 20.

Рис. 20 Схема соединения элементов электрической цепи стиральной машины Ariston AI 858 CTX

Циклограмма работы стиральной машины с сушкой Ariston AI 858 CTX

Циклограмма работы стиральной машины отражает взаимодействие элементов автоматики и последовательность работы машины при выполнении выбранной программы обработки белья. В таблице 12 приведены программы обработки белья для автоматической стиральной машины с сушкой Ariston AI 858 CTX.

Таблица 2. Таблица программ обработки белья машины Ariston AI 858 CTX

Вид	Позиция рукоятки программ	Позиция рукоятки температур	Кнопка 90°	Отд. 1	Отд. 2	Отд. А	Отд. С	Описание цикла стирки
Сильно загрязненные белые хлопчатобумажные изделия	1	Макс	Вкл	•	•	•	•	Предварит, стирка при 40*С — осн. стирка при 90°С — промежуточный и окончательный отжим
Сильно загрязненные белые и прочноокрашенные хлопчатобумажные изделия	1	60°С	—	•	•	•	•	Предварит, стирка при 40°С — осн. стирка при 60°С — промежуточный и окончательный отжим
Белые хлопчатобумажные изделия	2	Макс	Вкл	—	•	•	—	Стирка при 90°С — полоскание — окончательный отжим
Белые и прочное крашенные хлопчатобумажные изделия	2	60°С	—	—	•	•	—	Стирка при 60°С — полоскание — окончательный отжим
Слабо загрязненные прочноокрашенные цветные хлопчатобумажные изделия	3	60°С	—	—	•	•	—	Стирка при 60°С — полоскание — окончательный отжим
Слабо загрязненные прочноокрашенные цветные хлопчатобумажные изделия	3	50°С	—	—	•	•	—	Стирка при 50°С — полоскание — окончательный отжим
Линяющие цветные хлопчатобумажные изделия	4	40°С	—	—	•	•	—	Стирка при 40°С — полоскание — окончательный отжим
Интенсивное полоскание	5	—	—	—	—	•	•	Полоскание — спецобработка — окончательный отжим
Специальная обработка	6	—	—	—	—	•	—	Спецобработка — окончательный отжим
Интенсивный отжим	7	—	—	—	—	—	—	Окончательный отжим
Сушка для тканей из натуральных волокон	*	—	—
Изделия из белого нейлона	8	60°С	—	—	•	•	—	Стирка при 60°С — 3 полоскания — деликатный отжим
Изделия, которые гладят при минимальном нагреве утюга (хлопок/полиэстер)	9	50°С	—	—	•	•	—	Стирка при 50°С — 3 полоскания — деликатный отжим
Изделия, которые не подвергают глаженью	10	40°С	—	—	•	•	—	Стирка при 40°С — 3 полоскания — деликатный отжим
Полоскание	11	—	—	—	—	•	—	Полоскание — деликатный отжим
Специальная обработка	12	—	—	—	—	•	—	Спецобработка — деликатный отжим
Деликатный отжим	13	—	—	—	—	—	—	Слив —деликатный отжим
Сушка для тканей из синтетики	*	—	—
Стирка для шерсти и полушерсти	14	40°С	—	—	•	•	—	Короткая стирка при 40°С — 3 полоскания — деликатный отжим
Полоскание	15	—	—	—	—	•	•	3 полоскания — деликатный отжим
Специальная обработка	16	—	—	—	—	•	—	Полоскание — деликатный отжим
Деликатный отжим	17	—	—	—	—	—	—	Слив —деликатный отжим
Слив без отжима	18	—	—	Слив без отжима

Рассмотрим последовательность включения элементов автоматики и особенности рабочих процессов при выполнении программ на примере циклограммы автоматической стиральной машины Ariston AI 858 CTX, которая приведена на рис. 21.

Рис. 21 Циклограмма автоматической стиральной машины Ariston AI 858 CTX

1. Начало программы предварительной стирки сильнозагрязненных белых хлопчатобумажных изделий. При включении машины переключателем I1 открывается электромагнитный клапан подачи EVP холодной воды и начинается заполнение бака водой до второго уровня. Вода проходит через отделение 1 распределителя моющих средств. После заполнения до второго уровня реле уровня Р2 переключается с положения 21-22 на 21-24, ЭК закрывается, включаются двигатель командоаппарата МТ при замыкании контактов 5-В12 переключателя 5 и двигатель исполнительного механизма стирки М при замыкании контактов 10-D1 переключателя 10, барабан начинает реверсивное вращение с низкой скоростью. После заполнения бака до второго уровня включается ТЭН R, работой которого управляет реле температуры ТН40°. По команде КА производится долив воды до третьего уровня, после достижения которого замыкаются контакты 7-С2 переключателя 7. Суммарное время выполнения перечисленных операций составляет 8 мин 5 сек.

2. Процесс стирки с подогревом раствора. Электродвигатель машины работает в нормальном режиме стирки, барабан совершает реверсивное вращение со скоростью 60 об/мин. Продолжается нагрев раствора до температуры 40°С. Продолжительность данного цикла составляет 12 мин.

3. Процесс стирки. Прекращается нагрев раствора, осуществляется реверсивное вращение барабана в нормальном режиме со скоростью 60 об/мин. Продолжительность — 3 мин 1 сек.

4. Слив воды и отжим. Слив воды из машины начинается при включении сливного насоса (замыкание контактов 3-В8 переключателя 3). Сразу после слива воды начинается процесс центробежного отжима при вращении барабана со скоростью 500 об/мин. Продолжительность операции — 3 мин. После выполнения данного этапа заканчивается предварительная стирка.

5. Начало программы основной стирки. Производится залив воды с помощью ЭК, и начинаетсязалив воды до первого уровня. Вода проходит через отделение 2 распределителя моющих средств. Залив прекращается при переключении реле уровня Р1 из положения 11-12 в положение 11-13 и замыкании контактов 7-С1 переключателя 7. Включается ТЭН, и начинается нагрев раствора. Производится вращение барабана в нормальном режиме стирки.

В зависимости от выбранной программы производится нагрев до температуры 90°С для белых хлопчатобумажных изделий и до температуры 60°С для белых и прочноокрашенных хлопчатобумажных изделий. Время залива воды составляет 2 мин 57 сек, суммарная продолжительность операций — 4 мин 27 сек.

6. При вращении барабана в бережном режиме происходит долив воды и дальнейший нагрев воды до заданной температуры. Продолжительность — 11 мин 43 сек.

7. Стирка с подогревом воды. Барабан вращается в нормальном режиме. Продолжительность — 27 мин 56 сек.

8. Стирка с подогревом воды. Барабан вращается в бережном режиме. Продолжительность — 12 мин.

9. Начало программы стирки слабозагрязненных прочноокрашенных цветных хлопчатобумажных изделий при температуре 60°С. Бак заполнен водой до первого уровня, производится нагрев раствора, барабан вращается в нормальном режиме. Продолжительность — 12 мин 2 сек.

10. Стирка с подогревом раствора. Происходит аналогично п. 9, барабан вращается в бережном режиме. Продолжительность — 11 мин 58 сек.

11. Начало программы стирки линяющих цветных хлопчатобумажных изделий. Бак заполнен водой до первого уровня, производится нагрев раствора до температуры 40°С, барабан вращается в нормальном режиме. Продолжительность — 3 мин 2 сек.

12. Стирка с дополнительным подогревом раствора. При нагреве раствора барабан вращается в нормальном режиме. Продолжительность — 2 мин 58 сек.

13. Стирка при отключенном ТЭНе. Происходит вращение барабана в нормальном режиме в течение 12 мин 8 сек.

14. Пауза. Белье находится в нагретом растворе при неподвижном барабане в течение 3 мин 2 сек.

15. Запив воды и полоскание. Производится долив воды до третьего уровня. Барабан вращается в нормальном режиме в течение 3 мин 5 сек.

16. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 60 об/мин в одну сторону против часовой стрелки. Продолжительность — 1 мин 32 сек.

17. Начало программы интенсивного полоскания. Залив воды до второго, затем долив до третьего уровня. Барабан вращается в нормальном режиме. Продолжительность — 5 мин 51 сек.

18. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 60 об/мин в одну сторону против часовой стрелки. Продолжительность — 1 мин 28 сек.

19. Залив воды и полоскание. Залив воды до второго, затем долив до третьего уровня. Барабан вращается в нормальном режиме. Продолжительность — 3 мин 22 сек.

20. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 100 об/мин в одну сторону по часовой стрелке. Продолжительность — 3 мин 2 сек

21. Слив воды и отжим. При включенном сливном насосе производится вращение барабана со скоростью 500 об/мин по часовой стрелке в циклическом режиме: 15 сек вращение +15 сек пауза, 20 сек вращение +10 сек пауза, 45 сек вращение +15 сек пауза, 28 сек вращения. Продолжительность отжима — 2 мин 28 сек.

22. Залив воды и полоскание. Выключается насос, производится залив воды до второго, затем долив до третьего уровня. Барабан вращается в нормальном режиме. Продолжительность — 9 мин 7 сек.

23. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 100 об/мин в одну сторону по часовой стрелке. Продолжительность — 3 мин.

24. Слив воды и отжим. При включенном сливном насосе производится вращение барабана со скоростью 500 об/мин по часовой стрелке а циклическом режиме аналогично п. 21. Продолжительность отжима — 3 мин.

25. Начало выполнения программы специальной обработки. Производится запив воды до второго, затем долив до третьего уровня. Вода проходит через отделение А распределителя моющих средств. Вращение барабана происходит в нормальном режиме. Продолжительность — 8 мин 30 сек.

26. Начало выполнения программы интенсивного отжима. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 100 об/мин в одну сторону по часовой стрелке. Продолжительность — 1 мин 32 сек.

27. Слив воды и отжим. При включенном сливном насосе производится вращение барабана со скоростью 500 об/мин по часовой стрелке в циклическом режиме. Продолжительность отжима — 1 мин 26 сек.

28. Слив воды и расправление белья. При включенном сливном насосе происходит расправление белья в барабане перед окончательным интенсивным отжимом за счет реверсивного вращения барабана в нормальном режиме. Продолжительность — 3 мин.

29. Интенсивный отжим. При включенном сливном насосе производится вращение барабана со скоростью 850 об/мин в течение 2 мин 50 сек. После остановки двигателя барабан вращается за счет сил инерции в течение 10 сек. Завершение цикла стирки, полоскания и отжима.

30. Процесс сушки для тканей из натуральных волокон. Вращение барабана происходит в нормальном режиме. Замыкаются контакты 1-А2 переключателя 1 и производится подача
холодной воды в конденсатор через открытый ЭК EVA. Включается электродвигатель вентилятора MV и воздушный ТЭН сушки RA. Температура сушки контролируется терморегулятором цикла интенсивной сушки FE. Продолжительность сушки зависит от выбранного режима, максимальное значение составляет 120 мин.

31. Начало выполнения программ обработки изделий из синтетических тканей, в частности изделий из белого нейлона. Происходит заполнение бака водой до второго, уровня, барабан вращается в бережном режиме. Продолжительность — 4 мин 59 сек.

32. Подогрев раствора и стирка. Включается электронагреватель, и производится нагрев раствора до температуры 60°С, барабан вращается в нормальном режиме. Продолжительность — 23 мин 50 сек.

33. Начало выполнения программы обработки изделий из смешанных тканей (хлопок/лолиэстер). Бак заполнен водой до второго уровня, вода проходит через отделение 2 распределителя моющих средств, производится нагрев раствора до температуры 50°С, барабан вращается в нормальном режиме. Продолжительность — 2 мин 59 сек.

34. Стирка с дополнительным подогревом раствора. При нагреве раствора барабан вращается в бережном режиме. Продолжительность — 6 мин.

35. Начало выполнения программы обработки изделий, которые не подвергаются глаженью. Бак заполняется водой до второго уровня, производится вращение барабана в нормальном режиме. Продолжительность — 2 мин 59 сек.

36. Подогрев раствора и стирка. Включается электронагреватель и производится нагрев раствора до температуры 40°С, барабан вращается в нормальном режиме. Продолжительность — 2 мин 58 сек.

37. Стирка без подогрева раствора. Барабан вращается в нормальном режиме. Продолжительность— 12 мин.

38. Слив при вращении барабана. Включается сливной насос, начинается слив воды при вращении барабана в бережном режиме. Продолжительность — 1 мин 30 сек.

39. Начало программы полоскания изделий из синтетических тканей- Залив воды и полоскание. Выключается насос, производится залив воды до второго, затем допив до третьего уровня. Барабан вращается в нормальном режиме. Продолжительность — 5 мин 6 сек.

40. Слив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана в бережном режиме. Продолжительность — 3 мин.

41. Залив воды и полоскание. Залив воды до второго, затем долив до третьего уровня. Барабан вращается в нормальном режиме. Продолжительность — 6 мин 30 сек.

42. Слив воды при вращающемся барабане. Включается сливной насос, начинается спив воды при вращении барабана в нормальном режиме. Продолжительность — 2 мин 59 сек.

43. Начало программы специальной обработки изделий из синтетических тканей. Залив воды и полоскание. При открытом ЭК производится залив воды до второго, затем долив до третьего уровня. Вода проходит через отделение А распределителя моющих средств. Барабан вращается в нормальном режиме. Продолжительность — 6 мин 31 сек.

44. Пауза. Белье находится в моющем растворе При неподвижном барабане в течение 1 мин 30 сек.

45. Начало выполнения программы деликатного отжима изделий из синтетических тканей. Осуществляется спив воды при вращающемся барабане. Включается сливной насос, начинается слив воды при вращении барабана со скоростью 100 об/мин в одну сторону по часовой стрелке. Продолжительность — 3 мин.

46. Слив и окончательный отжим изделий из синтетических тканей. При включенном сливном насосе производится вращение барабана со скоростью 500 об/мин. Завершение цикла стирки, полоскания и отжима для синтетических тканей.

47. Процесс сушки для тканей из синтетических волокон. Вращение барабана происходит в нормальном режиме. Замыкаются контакты 1-А2 переключателя 1 и производится подача холодной воды в конденсатор через открытый ЭК EVA. Включается электродвигатель вентилятора MV и воздушный ТЭН сушки RA. Температура сушки контролируется терморегулятором цикла деликатной сушки FD. Продолжительность сушки зависит от выбранного режима, максимальное значение составляет 80 мин.

48. Начало выполнения программы стирки изделий из шерсти. Бак заполняется водой до третьего уровня при открытом ЭК, вода проходит через отделение 2 распределителя моющих средств, производится вращение барабана в бережном режиме. Продолжительность — 5 мин 10 сек.

49. Подогрев раствора и стирка. Включается ТЭН и производится нагрев раствора до температуры 40°С, барабан вращается в бережном режиме. Продолжительность — 29 мин 53 сек.

50. Стирка без подогрева раствора. Барабан вращается в бережном режиме. Продолжительность — 3 мин.

51. Слив воды. Осуществляется при включении сливного насоса при неподвижном барабане. Продолжительность — 3 мин 2 сек.

52. Начало выполнения программы полоскания изделий из шерсти. Производится залив воды до третьего уровня и полоскание. Барабан вращается в бережном режиме. Продолжительность — 6 мин 35 сек.

53. Слив воды. Производится при включении сливного насоса и неподвижном барабане. Продолжительность — 1 мин 29 сек.

54. Залив воды и полоскание. Залив воды до третьего уровня. Барабан вращается в бережном режиме. Продопэкительность — 7 мин 53 сек.

55. Слив воды. Производится при включении сливного насоса и неподвижном барабане. Продолжительность — 1 мин 31 сек.

56. Специальная обработка изделий из шерсти. Залив воды до третьего уровня и полоскание. При открытом ЭК производится залив воды, которая проходит через отделение А распределителя моющих средств. Барабан вращается в бережном режиме. Продолжительность — 6 мин 30 сек.

57. Пауза. Белье находится в моющем растворе при неподвижном барабане в течение 1 мин 30 сек.

58. Программа деликатного отжима изделий из шерсти. Слив и окончательный отжим изделий из тканей. При включенном сливном насосе производится деликатный отжим при вращении барабана в течение 25 сек. Завершение цикла стирки, полоскания и отжима для шерстяных тканей. Продолжительность— 1 мин 30 сек.

59. Программа слива воды без отжима для изделий из шерстяных тканей. Слив производится при включении сливного насоса в течение 1 мин 30 сек.

60. Остановка машины после выполнения заданной программы.

По тематике, описанной в статье, можно посмотреть видео:

Источник
